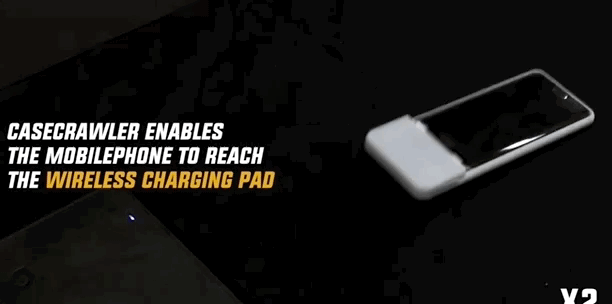

可以滿足你！首爾國立大學生物機器人實驗室開發出了“進擊的手機殼”CaseCrawler，帶有6個機械腿，可以“一路小跑”到無線充電設施旁邊，充電完成后再跑回你的身邊。

手機殼底下帶有6個“小短腿”，跑起來的擺動頻率很高：

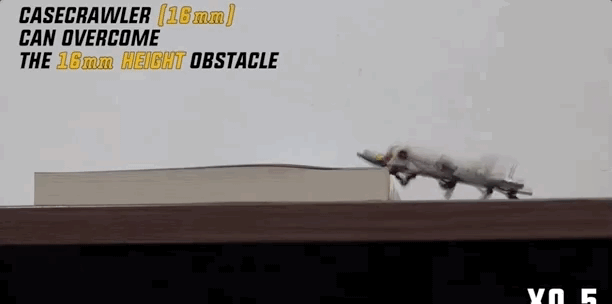

這個小東西“腿長”1.6cm，可以輕松爬上和自己的腿一樣高的障礙物：

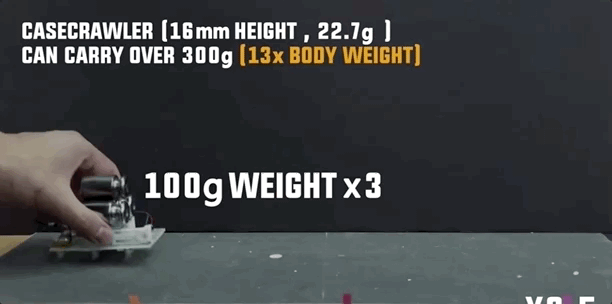

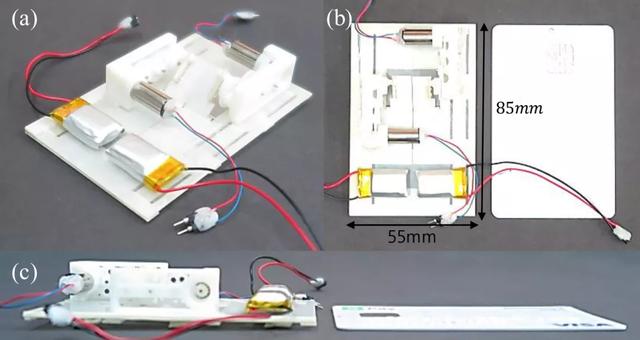

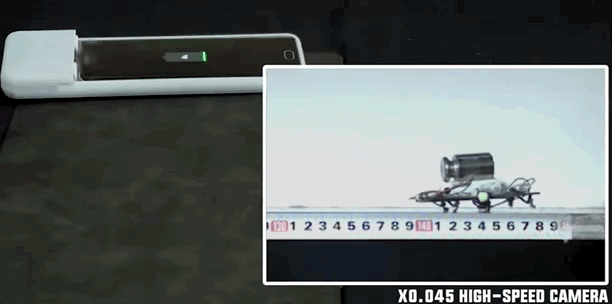

整個小機器人沒有裝到手機殼上時自重約23克，在負重300克（自重的13倍）的情況下，還能以每秒21cm的速度前進：

不光能能自己跑去充電，回來時還能順手幫你捎咖啡餅干，真的是省心又貼心的生活小助手。

所以說，人類的懶惰才是科技學技術進步的第一驅動力。

這句話一點沒錯。

進擊的手機殼

帶有機械腿能夠自行前進的微型機器人其實并不罕見，很多團隊都開發出了相應產品。但這些機器人整體結構是不規則的，無法整合進一個手機殼中。

CaseCrawler的技術最大的亮點在于它的機械腿，在靜止時可以伸展放平，從變速箱向腿部傳送動力的齒輪組厚度只有1.5毫米，但輕薄的機械結構卻相當結實。

機械腿工作原理跟人類的腿差不多，有一個膝關節單向向前彎曲，一組多連桿（通過變速箱齒輪箱連接到電機上）將腿部推向地面。

關鍵設計是由曲柄滑塊機構和可伸展收縮的腿部關節與各向異性的著地腿，組成的簡化運動鏈。

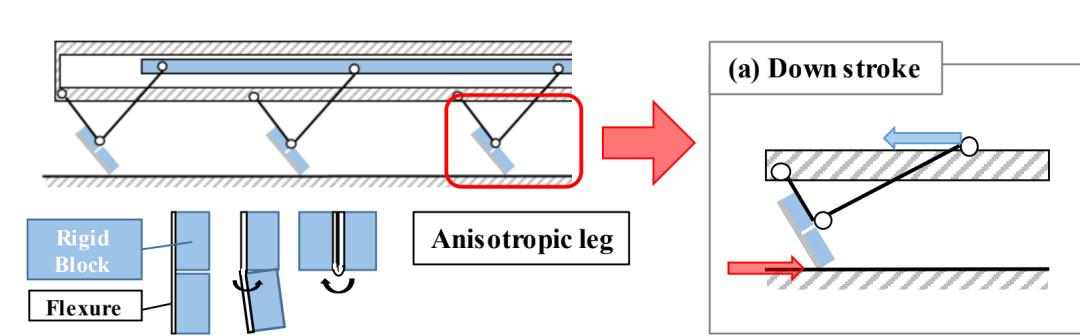

連接在腿部關節上的各向異性腿只在前行（向下用力）時向地面?zhèn)髁?；在上行時膝關節被動彎曲，避免向后發力。

運動鏈的一部分為曲柄滑塊機構，將電機的扭矩傳遞給其余部分。因此，在重復伸長和縮回的同時，實現了其余部分的擺動運動。

此外，設計的運動鏈在一個整體平面內運動，通過最大限度地減少關節的橫向變形，實現了高效載荷能力。

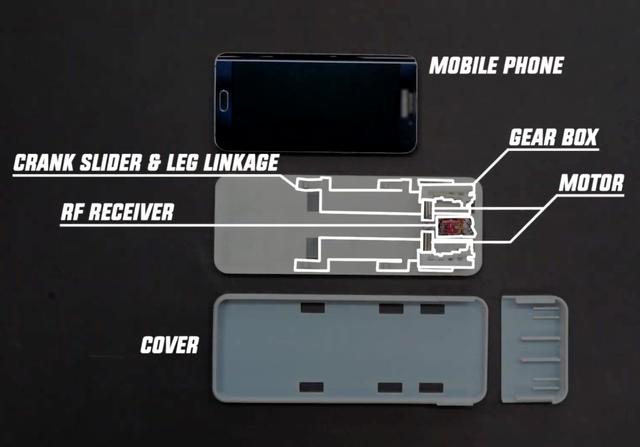

機器人包含兩臺電機（MK07-1.7，DIDEL）；每臺電機負責驅動機器人兩側的支腿，兩個電機的轉速差實現了機器人的轉向。

三個3:1的小齒輪串聯放置，使高度降到最低，因此齒輪比為27:1。機身采用SCM工藝，盡量降低高度，并在上面鋪設安裝運動鏈的溝槽。

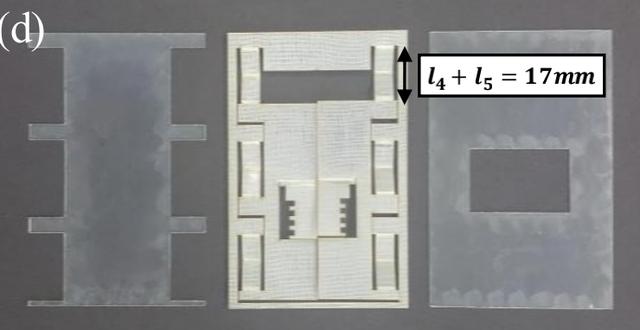

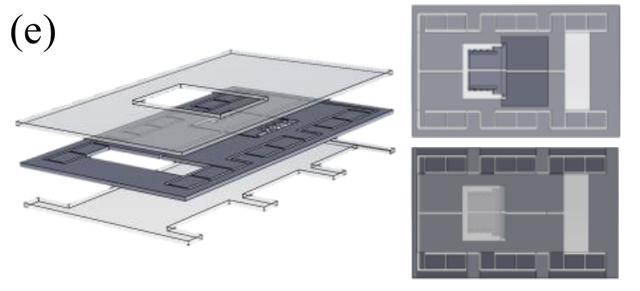

運動鏈由曲柄滑塊和支腿鏈組成，用于將電機的扭矩傳遞給各向異性的支腿。曲柄滑塊和可展開的腳鏈由PET(0.25T)和織物組成的單層板制造。

滑塊堆疊在兩個平行的平面之間，作為滑塊的線性導軌；這些導軌產生平滑運動。因此，在完全縮回的狀態下，形成一個厚度為1.5毫米的平板體(不含齒輪箱)。

鏈節的設計滿足運動學約束，要求關節的運動范圍(ROM)為0到90度。最小角度設置為0度，保持在初始狀態下的緊湊；最大角度設置為90度，防止結構被破壞。

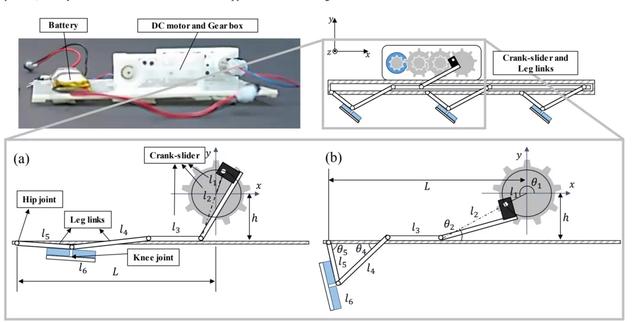

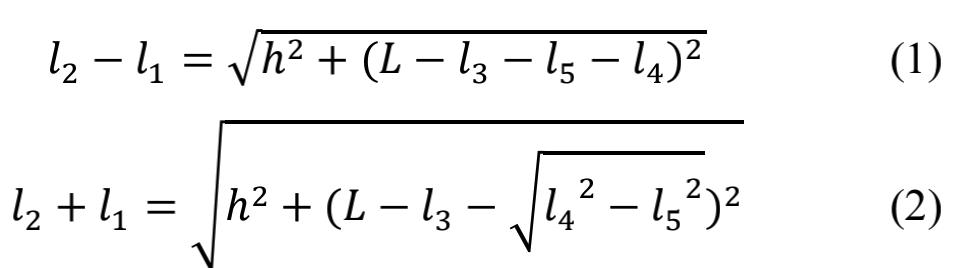

曲柄滑塊和腿部鏈接是耦合的，因此，它們應該被一起計算。由關節角的兩個遠端條件，運動學約束可寫成：

其中變量l1表示曲柄連桿滑塊的長度。,l2是連桿長度，l3是滑桿長度，l4、l5是腿部鏈接裝置的高度，h是機體高度，L是輸入齒輪和關節之間的長度。

目前，CaseCrawler機器人還是通過遙控器來人為操控，能做到的事情也不過是行走和負重。

但研發團隊給出了下一步研究計劃，解釋了這個小東西的巨大潛力。

潛力巨大的小短腿

未來，研究團隊計劃把機器人與手機的各種傳感器互聯，比如攝像頭、陀螺儀等等，將機器人作為一個多功能載荷平臺，進入十分狹小的環境中進行拍攝和其他作業。

而將目標識別等AI模型搭載在機器人的步態和路徑選擇算法上則可以進一步提高CaseCrawler的實用性，真正實現不需要人手操作的全自動尋路。

研究團隊介紹

第一作者Jongeun Lee，韓國蔚山科技大學助理教授，首爾國立大學生物機器人實驗室研究員。

指導老師Kyu-Jin Cho，首爾國立大學機械與航天工程副教授，軟機器人研究中心主任和生物機器人實驗室主任。他的研究興趣包括仿生機器人，軟機器人，軟性可穿戴設備，使用智能結構的新穎機制以及康復和輔助機器人。
