如何DIY一臺墨水屏筆記本電腦？

十三 2021-03-02 15:15:01 來源：量子位

夢晨 發自 凹非寺
量子位 報道 | 公眾號 QbitAI

墨水屏的電子書、平板等產品早已見怪不怪，但墨水屏的筆記本電腦你是否見過？

近日，一位名叫Alexander Soto（下文簡稱Alex）的網友，發表的帖子介紹了如何制作一臺墨水屏筆記本，并在Hacker News上引發了熱議。

打造一臺墨水屏筆記本，都需要什么？

Alex對此的想法是這樣的：

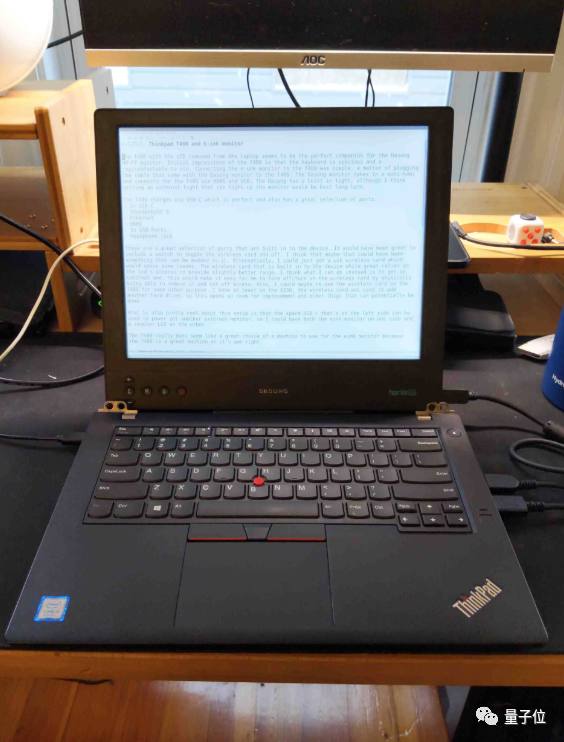

拆掉手里的一臺Thinkpad T480，和一臺大上科技的PaperLike HD-FT墨水屏顯示器，然后把它們攢到一起。

軟件方面，他選擇的是Linux發行版NixOS，并為他日常使用的集成開發環境Emacs制作插件。

Alex按照Emacs的風格，把他的插件命名為“M-x E-ink-laptop-mode”。

還表示會把制作全過程記錄，并分享在他的個人網站alexsoto.dev上。

之所以選擇大上科技，是因?yàn)檫@是Alex唯一知道的大尺寸墨水屏顯示器生產商。支持觸摸的款式現在售價6499元。

這款產品有著無需驅動既可硬件調節顯示模式、對比度，高分辨率，較高的刷新率，有背光等諸多優點。

而選擇ThinkPad的原因，則是舍不得其優秀的鍵盤及經典小紅點操作方式。

并且電池續航時間長，能夠用HDMI接口與大上顯示器鏈接；還可以通過USB為顯示器供電，以及構造上有足夠的改造空間等，都是他參考的要素。

Alex計劃發表的第二篇帖子，是拆解Paperlike HD-FT的過程。

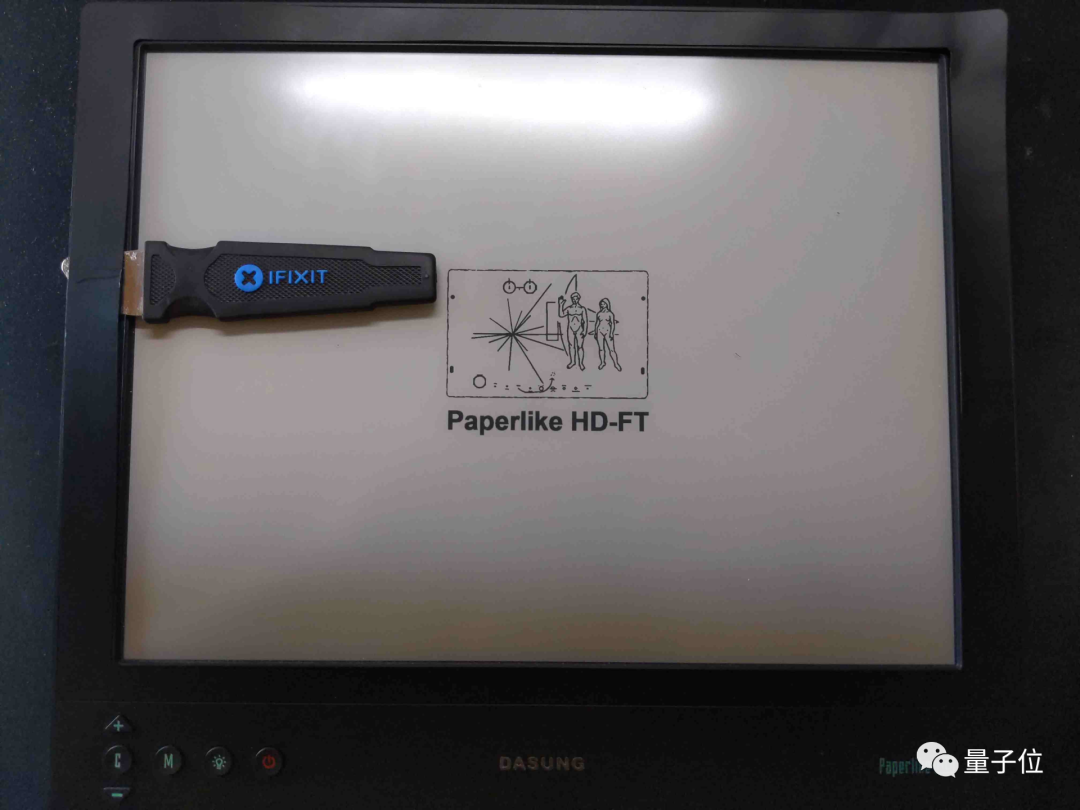

顯示器框架最前面一層是用膠水固定，可以用刀劃開。

完全劃開并取下第一層后就可以看到螺絲。

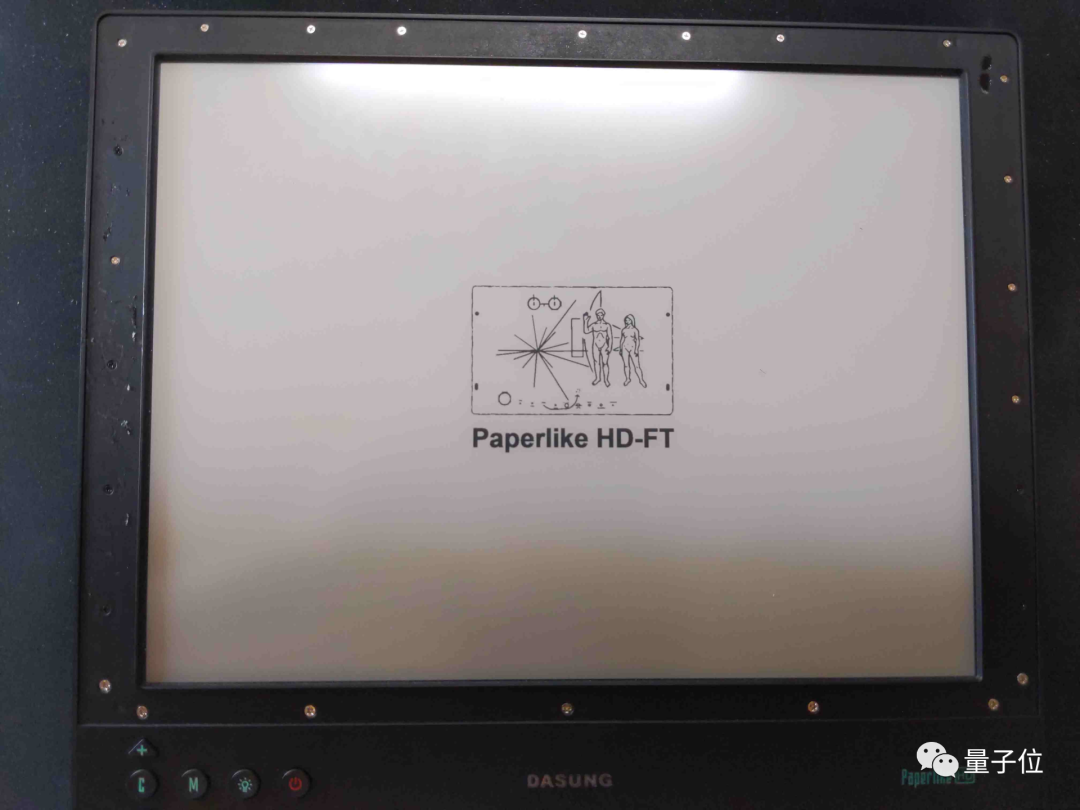

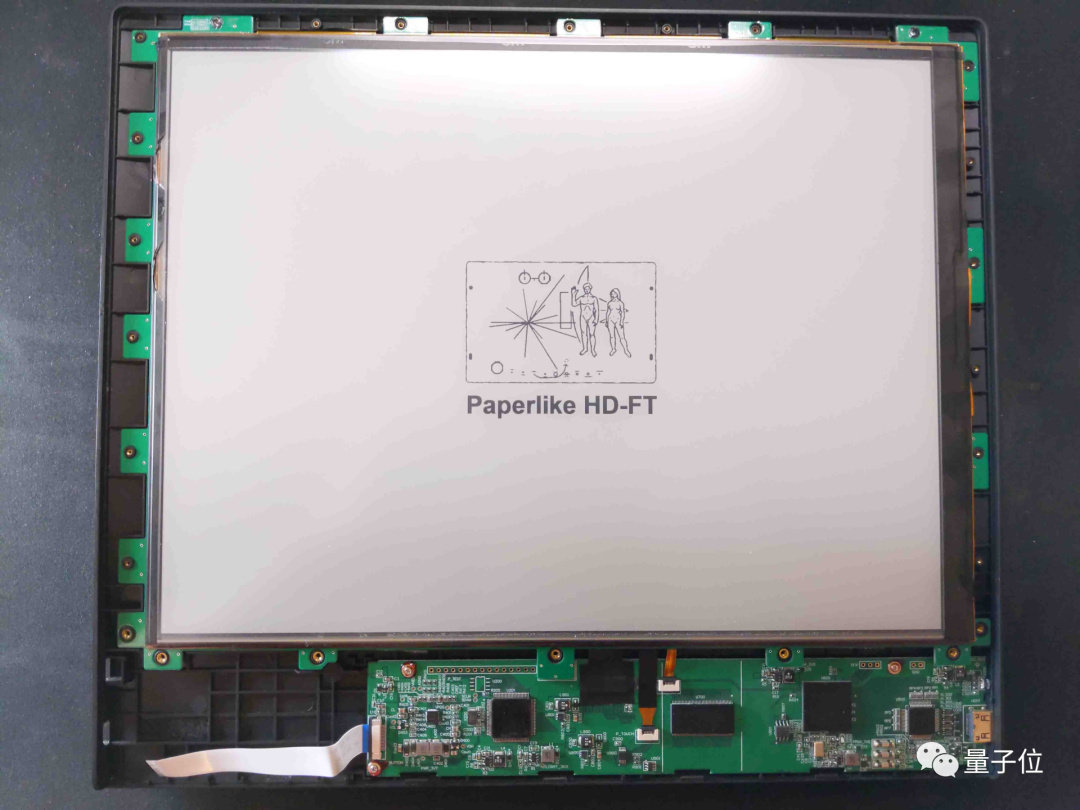

螺絲都擰下后就將顯示器面板暴露出來了。

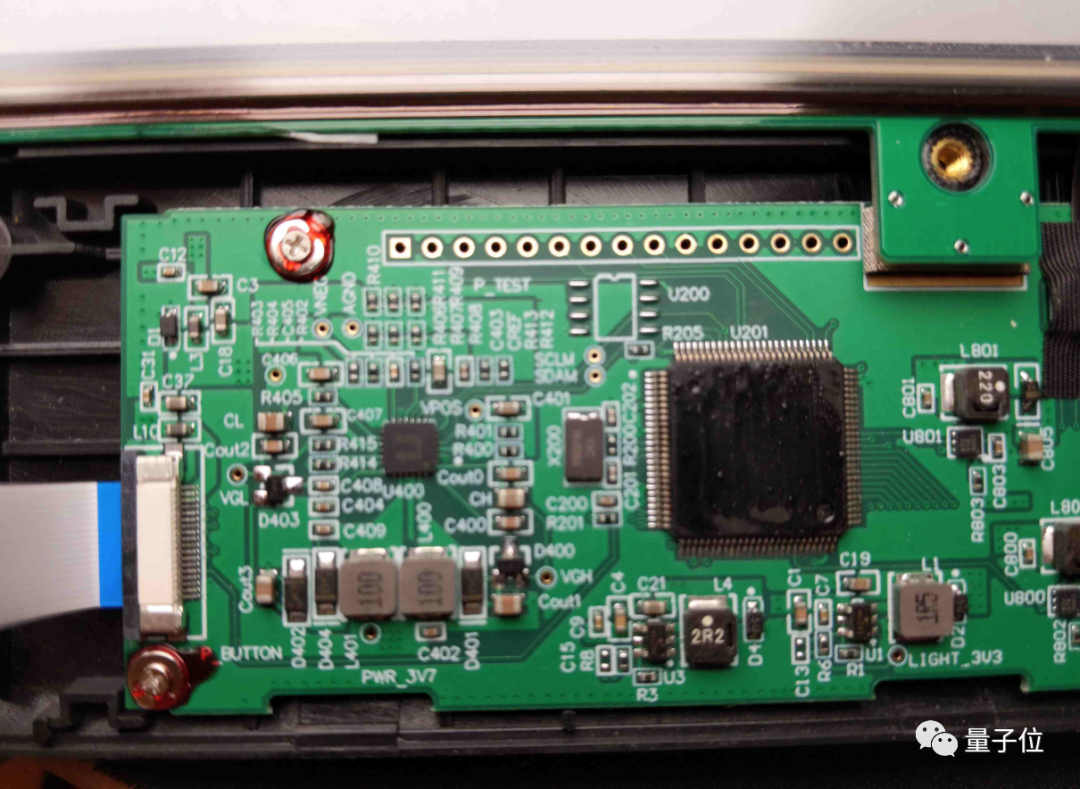

電子元件上印刷的型號標識被處理掉，這樣可以防止逆向工程。

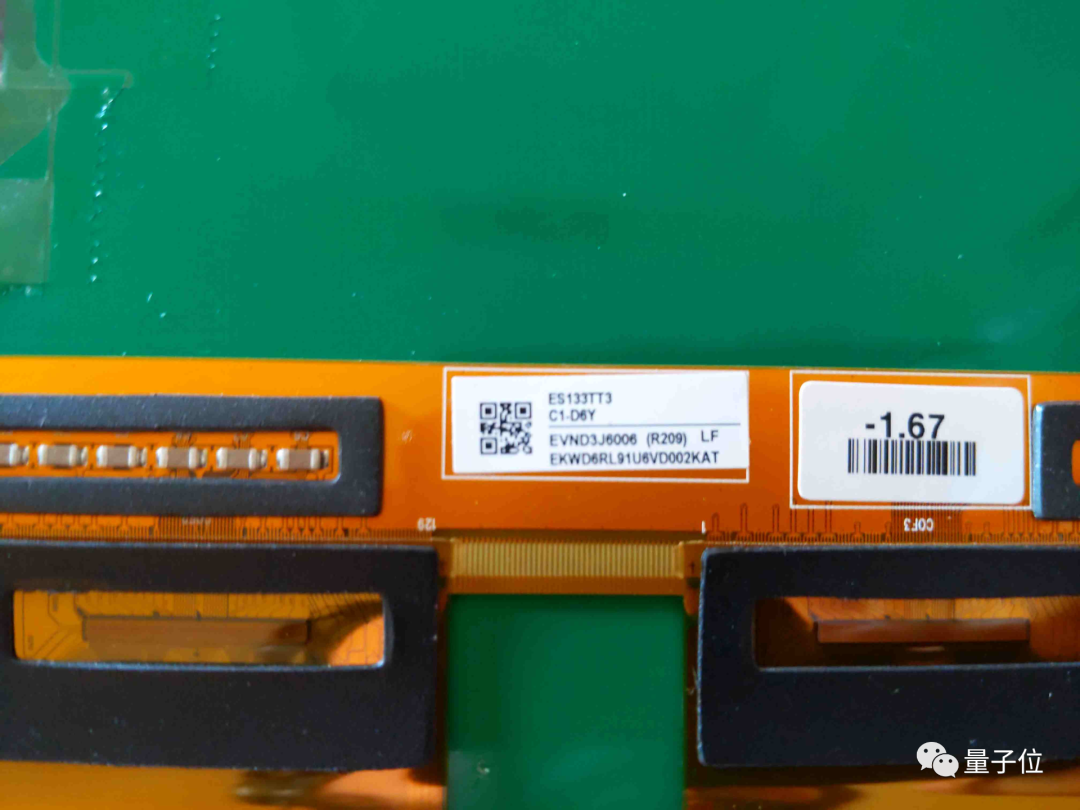

墨水屏面板使用的是E Ink元太科技ES133TT3，元太科技于2009年與美國E-Ink公司合并后，成為最大的墨水屏制造商。

這款13.3英寸的面板最大2200×1650分辨率，響應時間450ms，支持16度灰階。

Alex的下一篇帖子將會是拆解Thinkpad T-480。讓我們繼續期待吧！

為什么要DIY墨水屏筆記本？

Alex之前用過多款墨水屏設備當作外接顯示器，但苦于每次都要移動窗口，調整字體和軟件主題配色，盡管編寫了腳本負責部分設置工作，但還是會打斷使用流暢性。

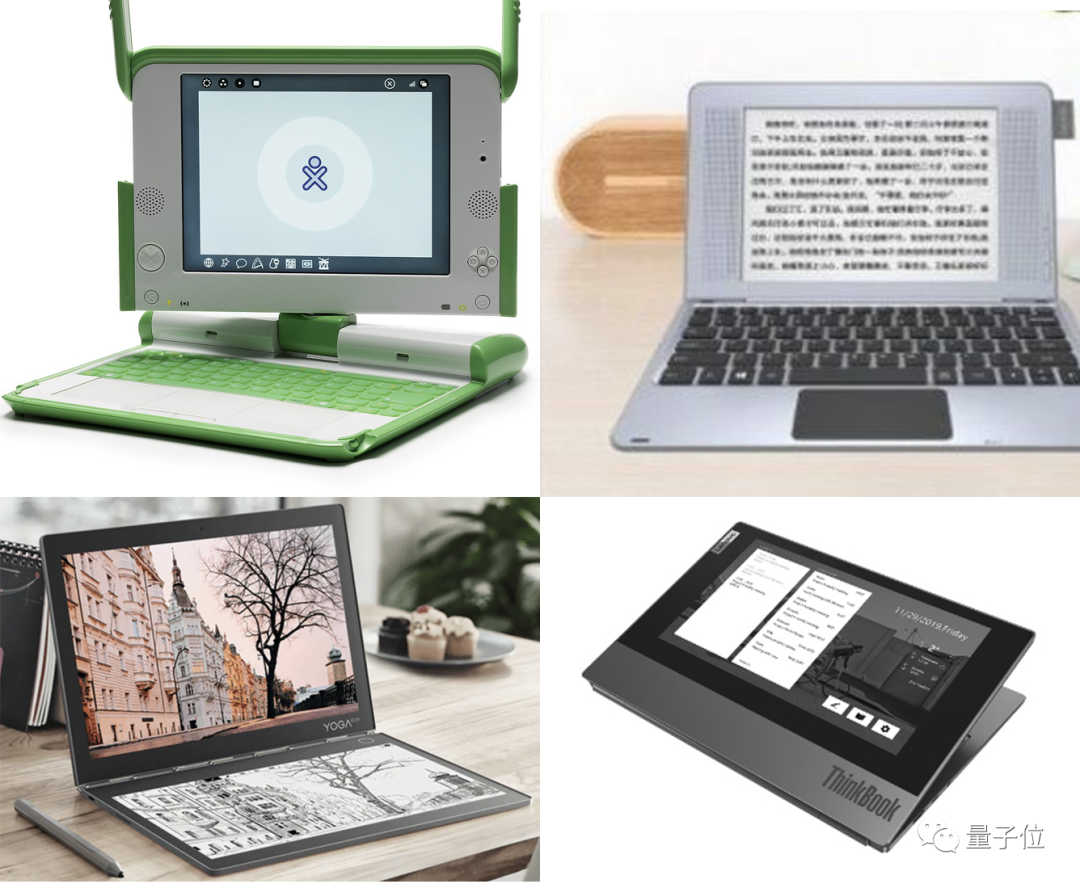

Alex也研究過多款類似產品，如采用Pixel Qi半透半反射屏幕的OLPC，國產廠商文石出的Boox Typewriter墨水屏打字機。

也有雙屏筆記本產品Yoga Book C930，ThinkBook Plus等。

但這些產品要么停留在設想或早早停產，要么因設計無法滿足他的要求或沒有好的配套UX/UI設計使其并不易用。

Alex最終還是決定要自己制造一臺理想的墨水屏筆記本。

網友：我也想整一個

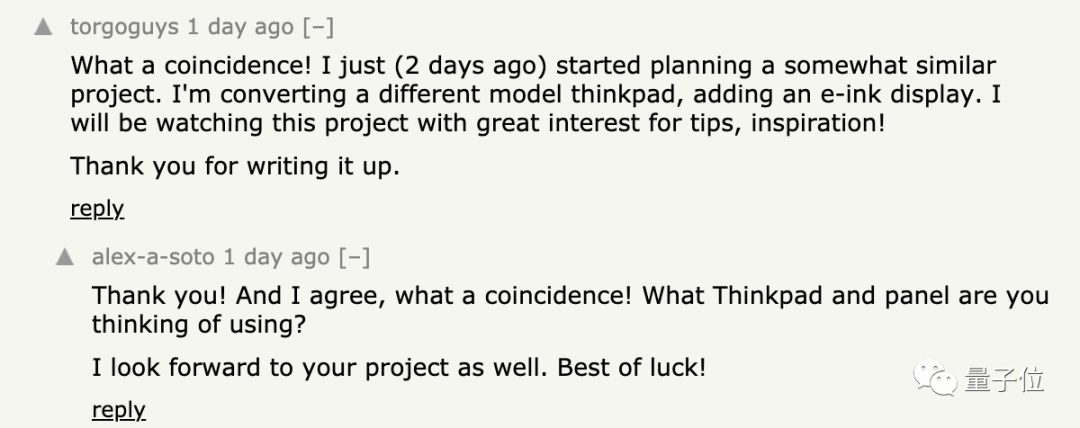

帖子發布后有不少網友表示自己也有類似的想法并給出了設計方案。

有想用半透半反射屏幕代替墨水屏的，也有想使用樹莓派、Intel Compute Stick等小型PC的。

他們與Alex交流了許多技術細節，并相互鼓勵。

有網友指出現有的雙屏筆記本的問題在于，有些人不僅想用墨水屏進行文字閱讀，也想進行文字編輯、網頁瀏覽等應用。

一些回復認為墨水屏的刷新率過低無法勝任日常使用，Alex則表示他用大上墨水屏看視頻、日常辦公等都可以接受。

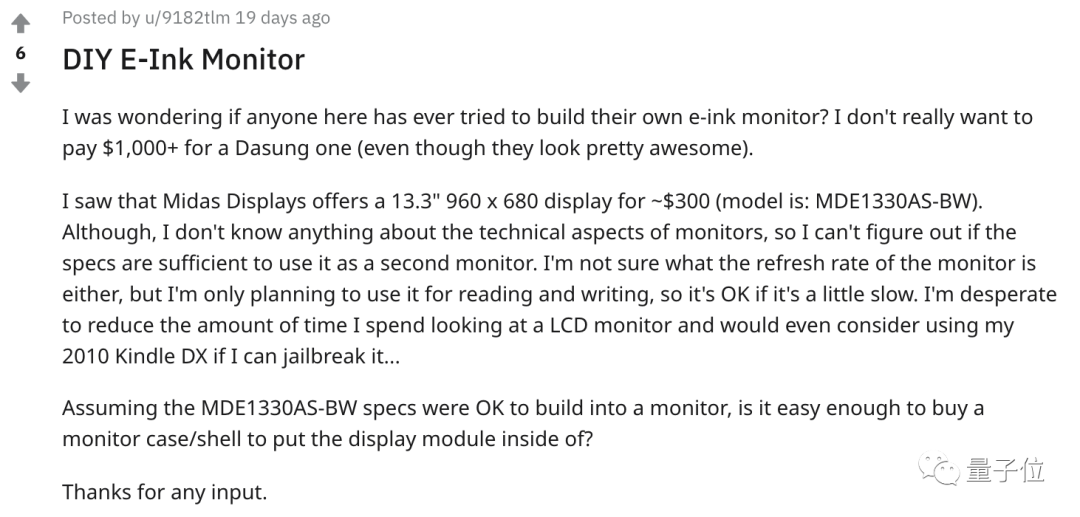

一條回復給出了另一篇打算用墨水屏面板自制顯示器的帖子，表示兩個項目可以合作。

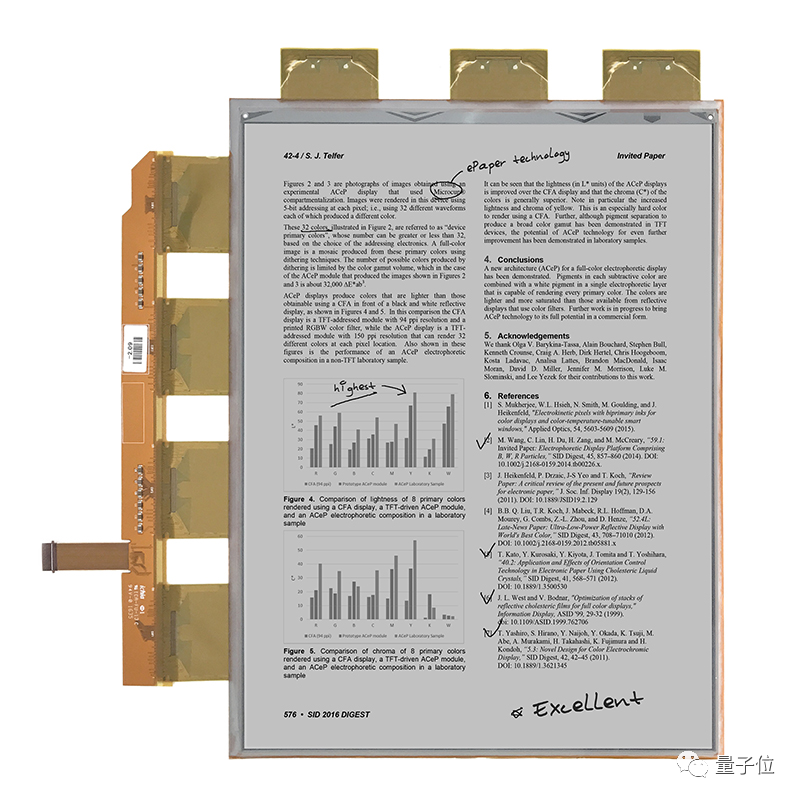

還有網友暢想了將來能夠?qū)⒏脑旖?jīng)驗用還未量產的ClearInk彩色墨水屏上。

穿著T恤、短褲和拖鞋，在沙灘上一邊曬太陽一邊辦公，是很多人的夢想。

護眼、省電、在陽光下也能看清的墨水屏筆記本電腦將成為他們最好的伙伴。

關于作者

Alexander Soto，軟件工程師，教育工作者。目前在美國一家專注于為少數族裔提供軟件開發培訓的公司ResilientCoders工作。喜歡動手拆解組裝各種物品以及3D打印。

參考鏈接：

[1]https://news.ycombinator.com/item?id=26245563
[2]https://alexsoto.dev/building-an-e-ink-laptop.html
[3]https://alexsoto.dev/dasung-paperlike-hdft-teardown.html
