廢舊筆記本屏幕不要扔，不到200元就能DIY成便攜顯示器
手殘也能學會
夢晨 發自 凹非寺
量子位 報道 | 公眾號 QbitAI
如果你有一臺主板壞掉、屏幕完好的筆記本，去回收往往只能換回幾十塊錢。
有沒有想過把屏幕拆下來，改造成一臺便攜顯示器呢？
最低只要不到200元，就能擁有一個副屏，提高工作效率。

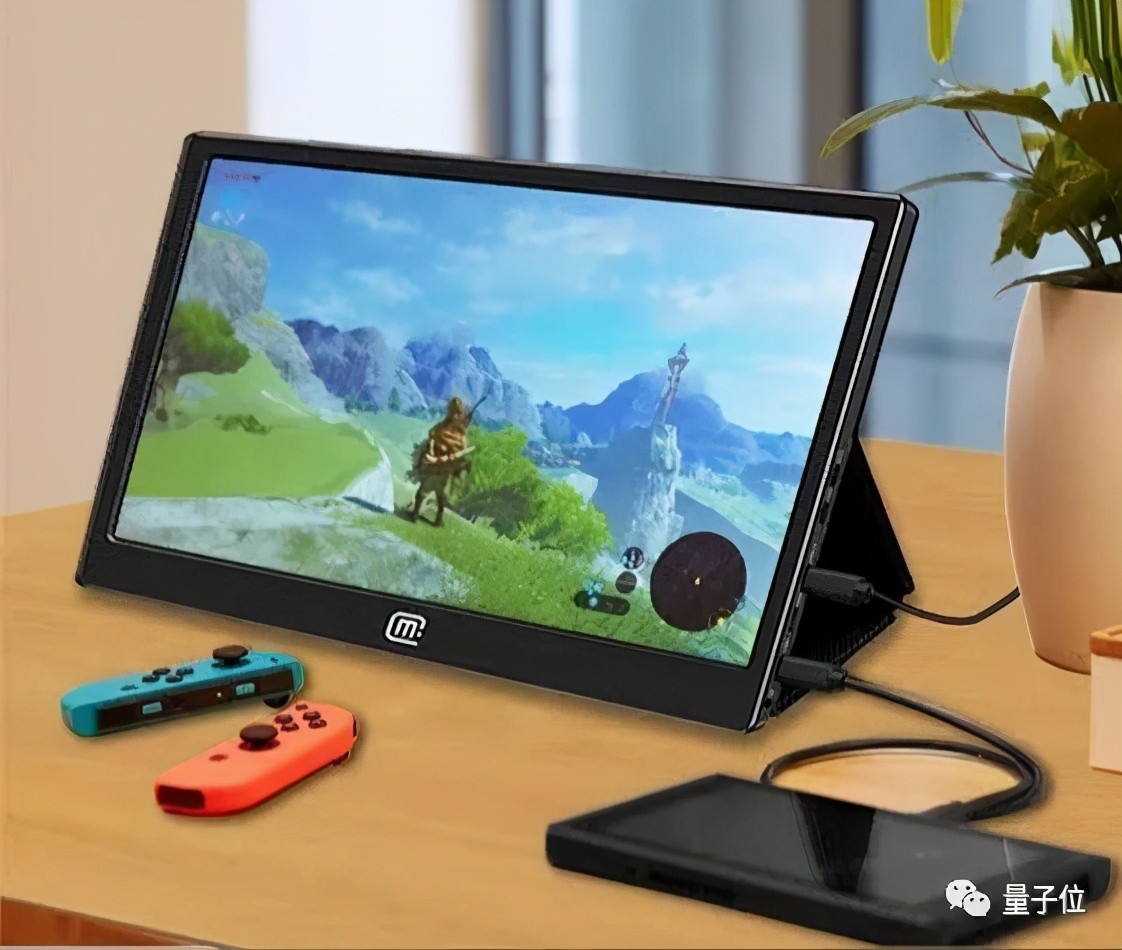

還可以連接機頂盒、游戲機或樹莓派。或是使用無線投屏器，把手機畫面投放到大屏幕顯示。
相比買一臺成品便攜顯示器，花費至少600-800元，豈不“真香”？
制作方法也非常簡單，不需要很高的動手能力。
全套配件只需百元

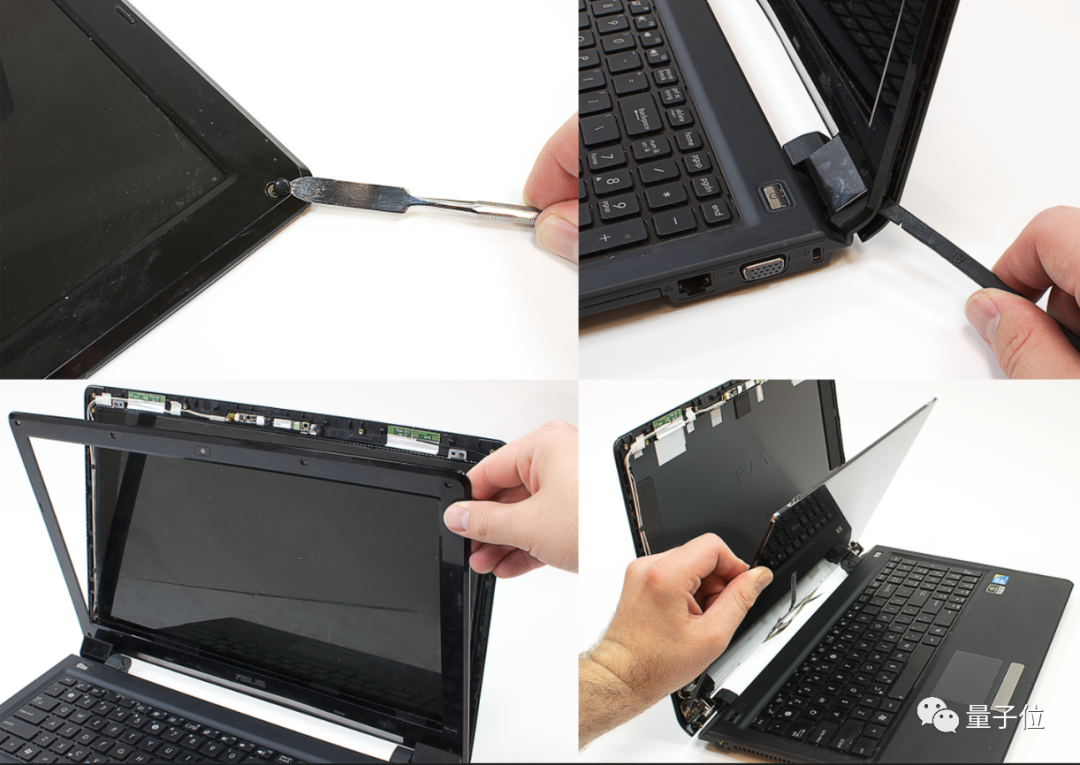

首先將筆記本屏幕拆下，只需要一套螺絲刀就行。
△圖源：TechRepublic
由于各品牌筆記本的構造略有差異，具體拆解流程還需要自行搜索。
為了將視頻信號輸入屏幕，需要對應的驅動板，搜索“液晶屏驅動板”或“顯示器驅動板”即可。

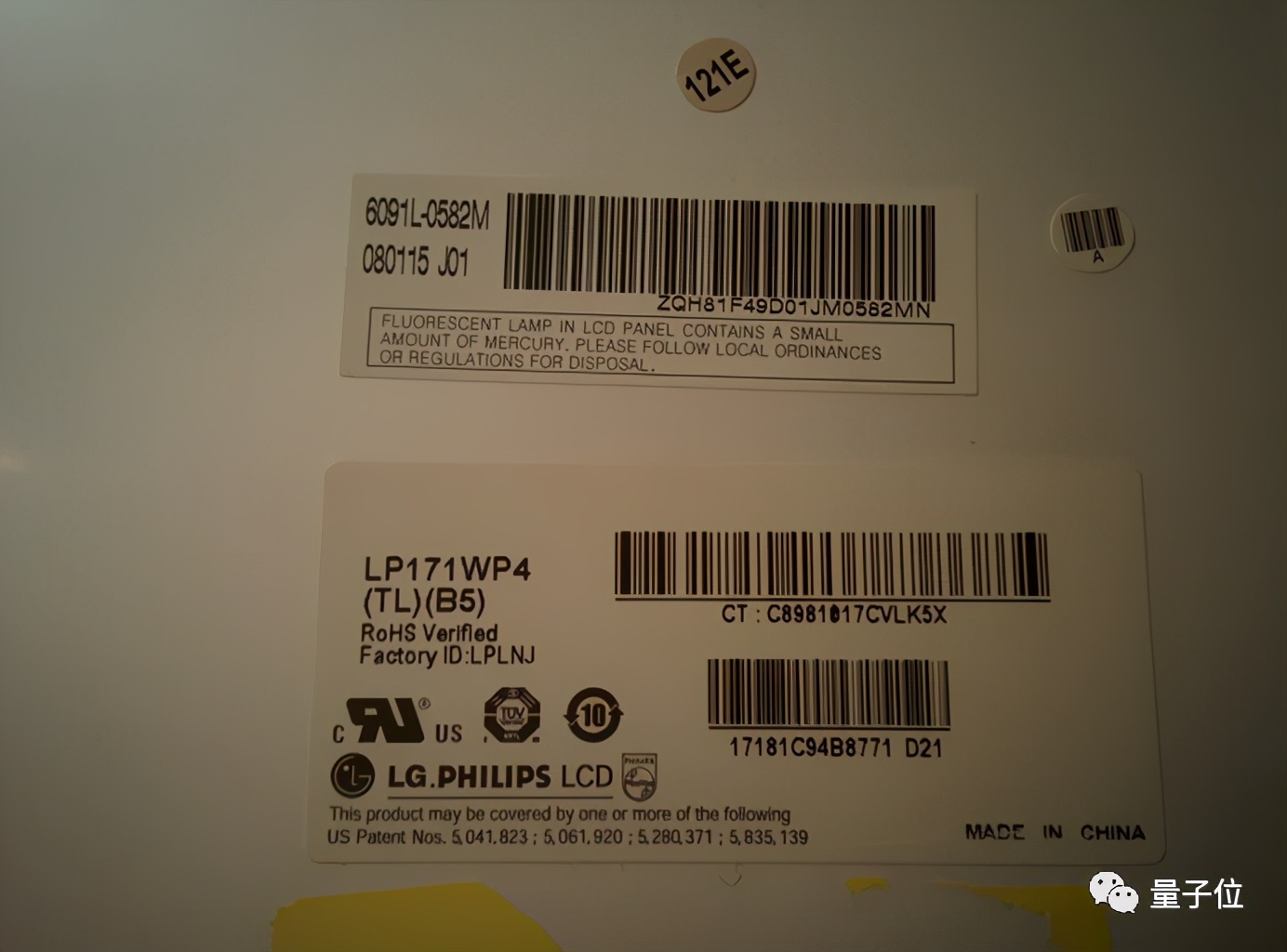

由于液晶屏型號種類繁多，最好將屏幕背面寫有型號的部分拍照發給商家。
由商家為你尋找匹配的驅動板并燒錄驅動程序。
舊型號的筆記本屏幕一般使用LVDS接口，共需要一塊驅動板，一塊高壓板，一塊按鍵板、對應的連接線以及遙控器。

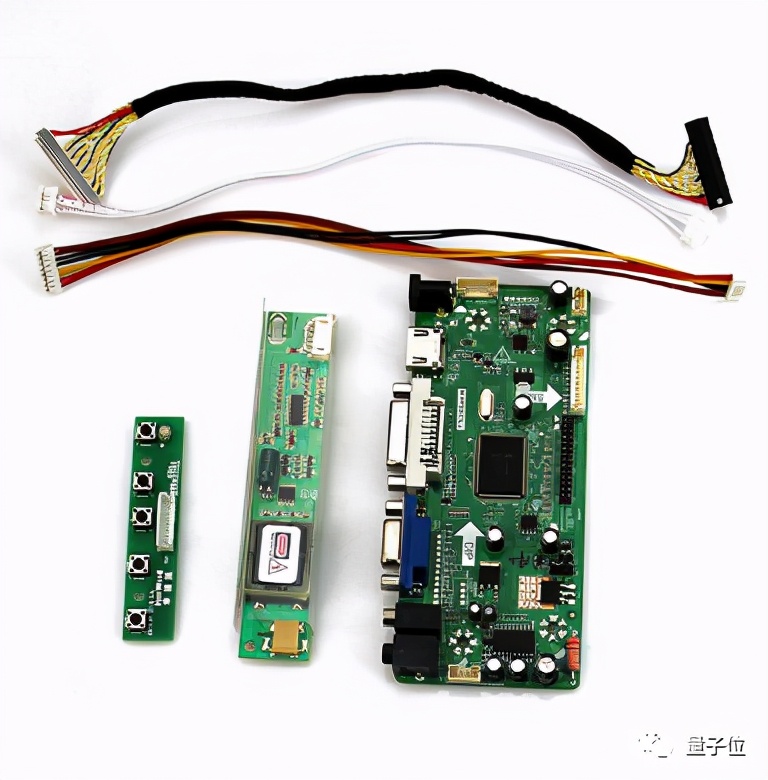

△ LVDS驅動板套裝
較新的筆記本屏幕使用eDP接口，不需要高壓板，使用的屏幕排線也與LVDS接口的不同。

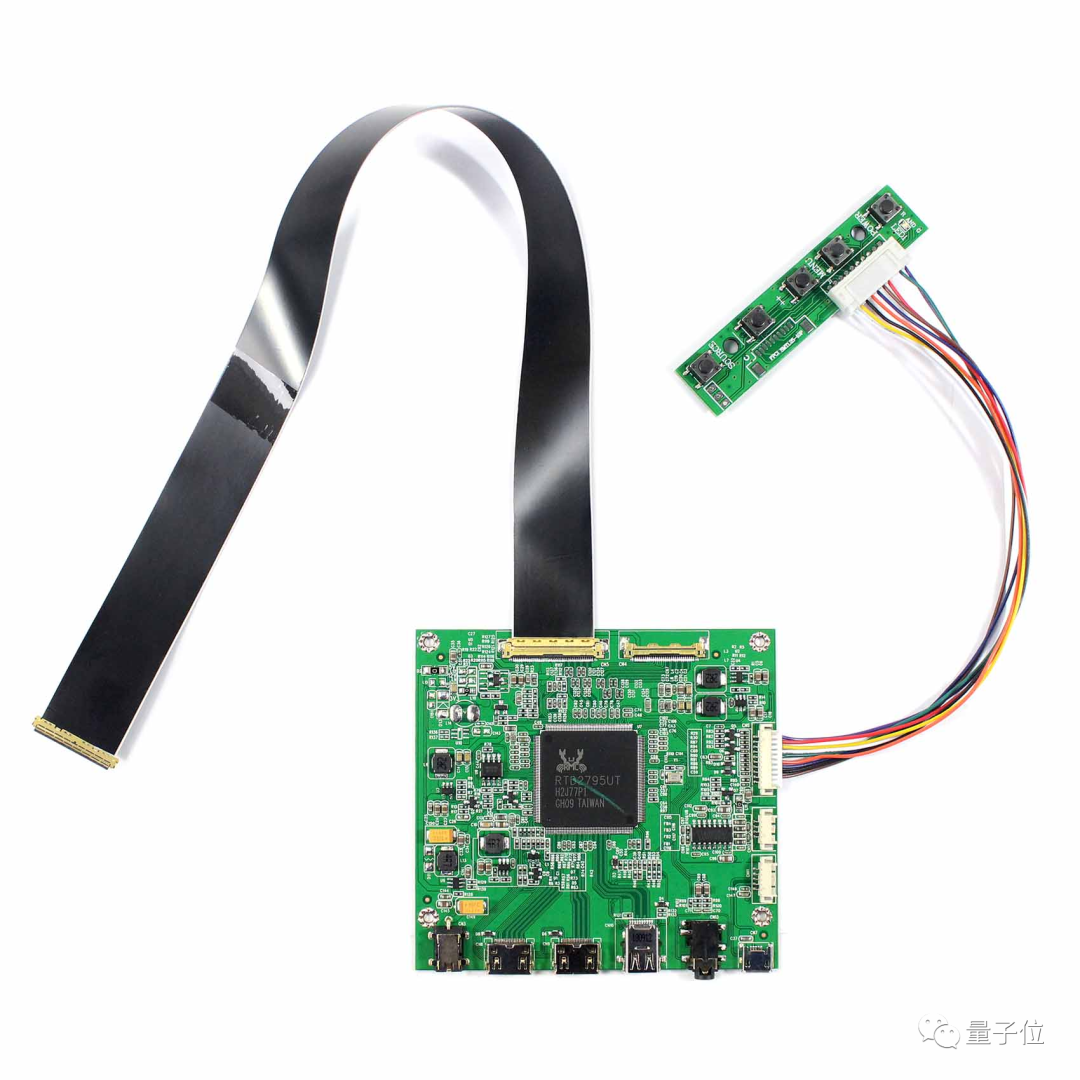

△ eDP驅動板套裝
便宜的驅動板價格為幾十元，還需要購買12V電源適配器。貴一些的驅動板可以支持USB Type-C供電。
如果需要播放聲音的話可以再買一對喇叭，或使用驅動板上的3.5mm耳機接口。
總共100元出頭就可以全部拿下。
安裝只需簡單插線
安裝只需要簡單地將線插入對應的接口就好。

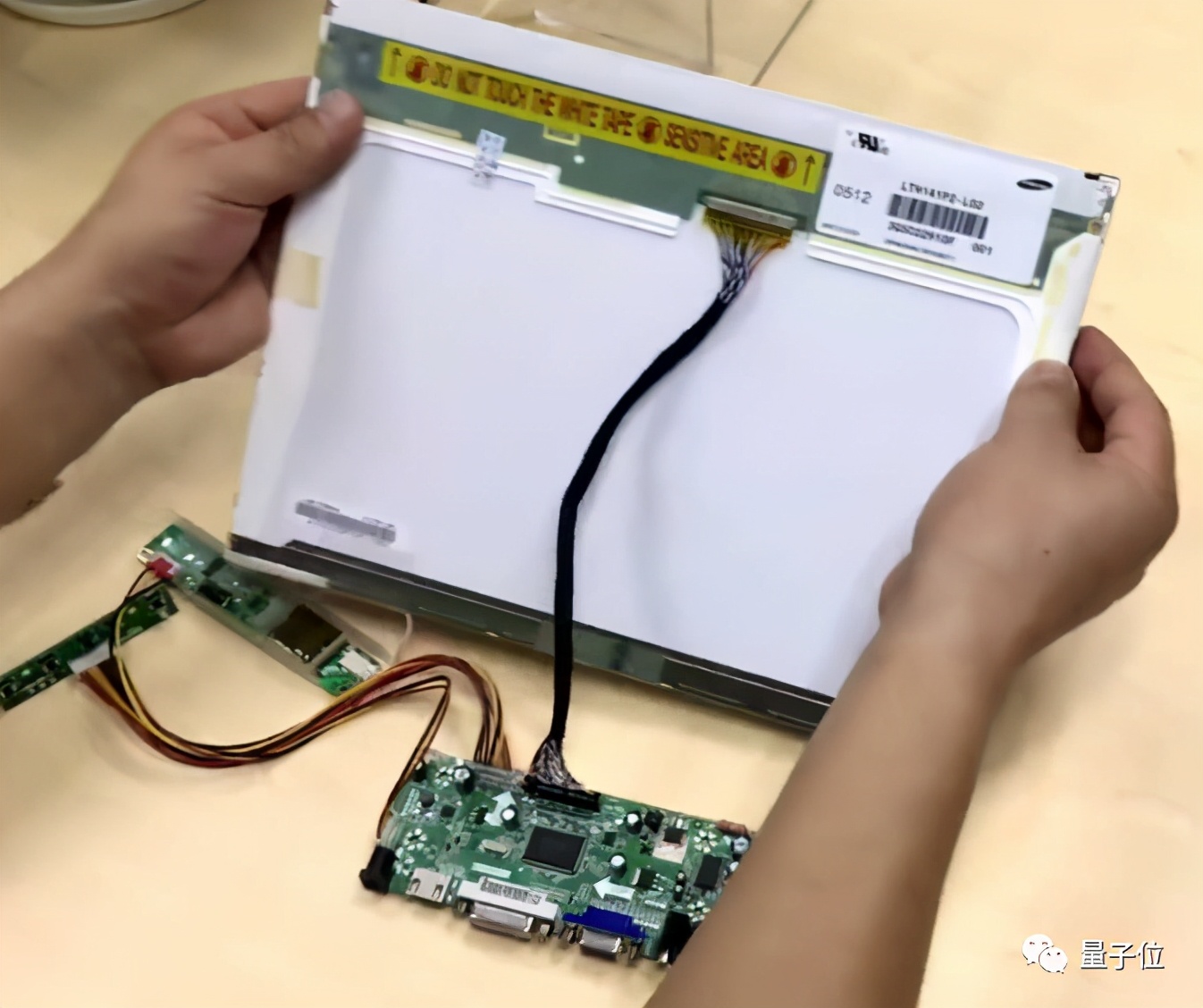

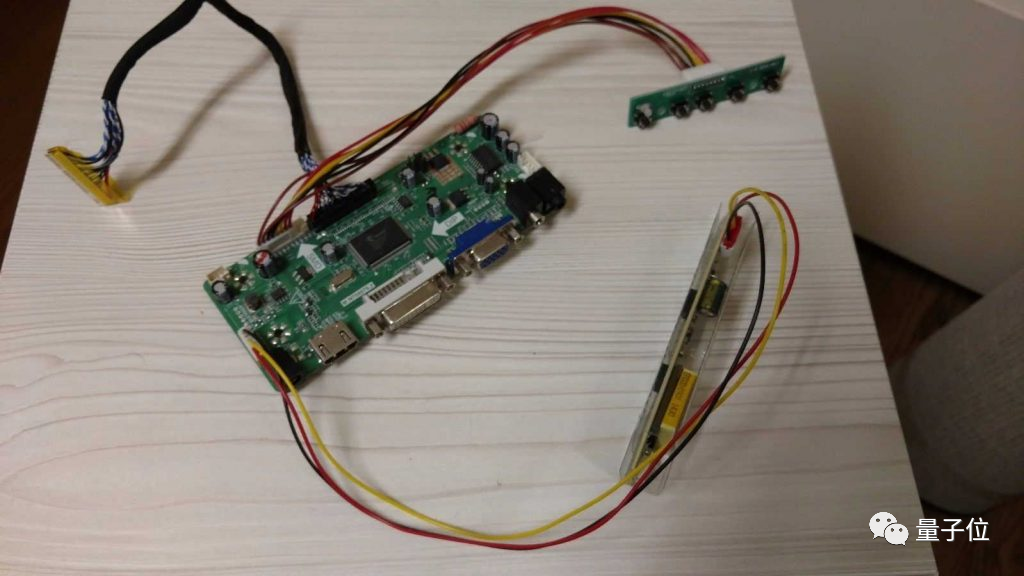

對于LVDS接口，推薦先將幾個小板件連接好，最后用LVDS排線與屏幕連接在一起。

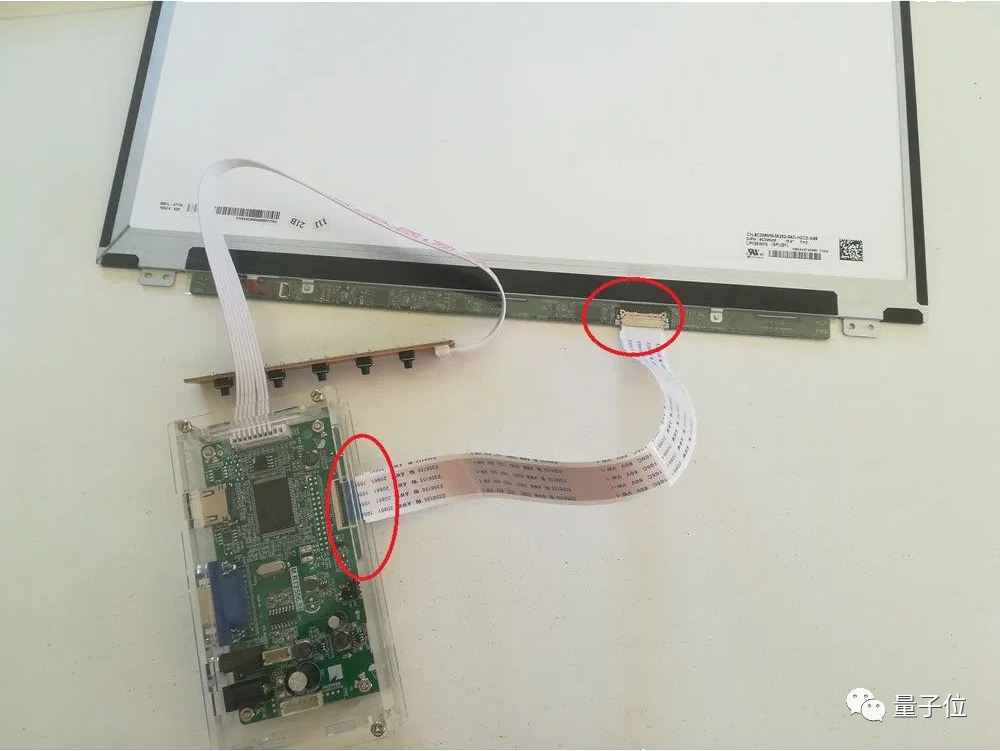

eDP接口就更簡單了，只需要將驅動板與按鍵板和屏幕連接即可。
接線時注意正反面，接好后可以用膠帶把接線處固定一下。
另外需要注意安裝過程中不要觸碰驅動板上的電路元件。
選一個喜歡的外殼
屏幕和驅動電路都有了，離便攜顯示器只差一個外殼。

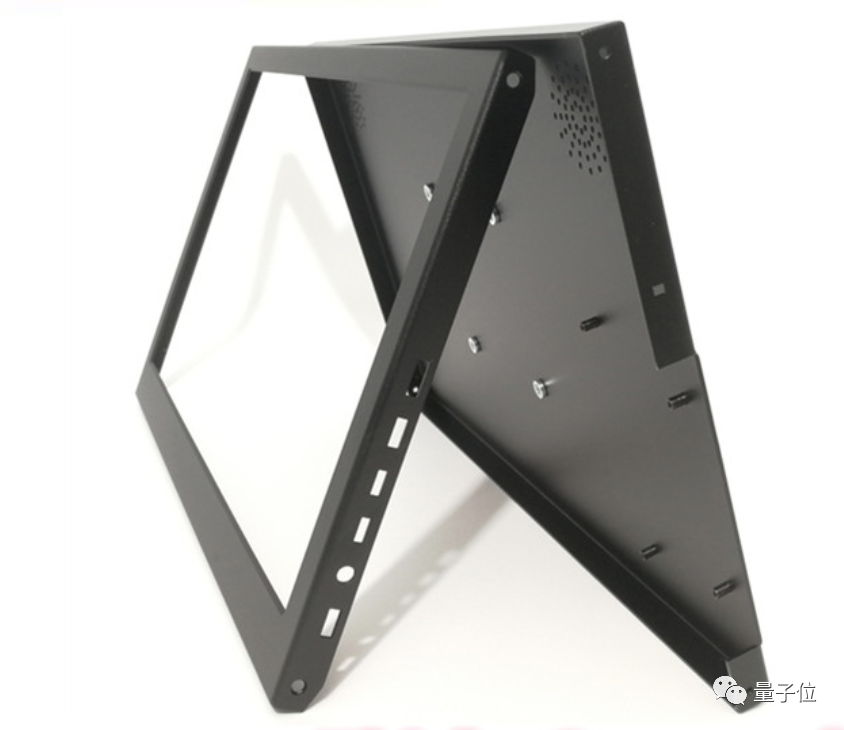

比較中規中矩的選擇就是搜索“便攜顯示器外殼”，根據尺寸不同價格在100-200元之間，或直接購買外殼+驅動板的DIY套裝。

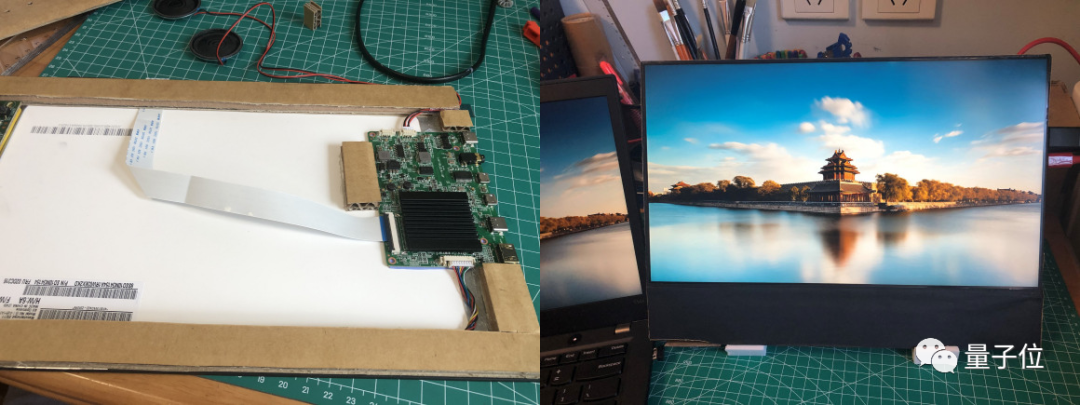

還有一種更省錢的辦法——用硬紙板。
△ 圖源：百度貼吧
不過既然都DIY了，外觀當然也要個性化。

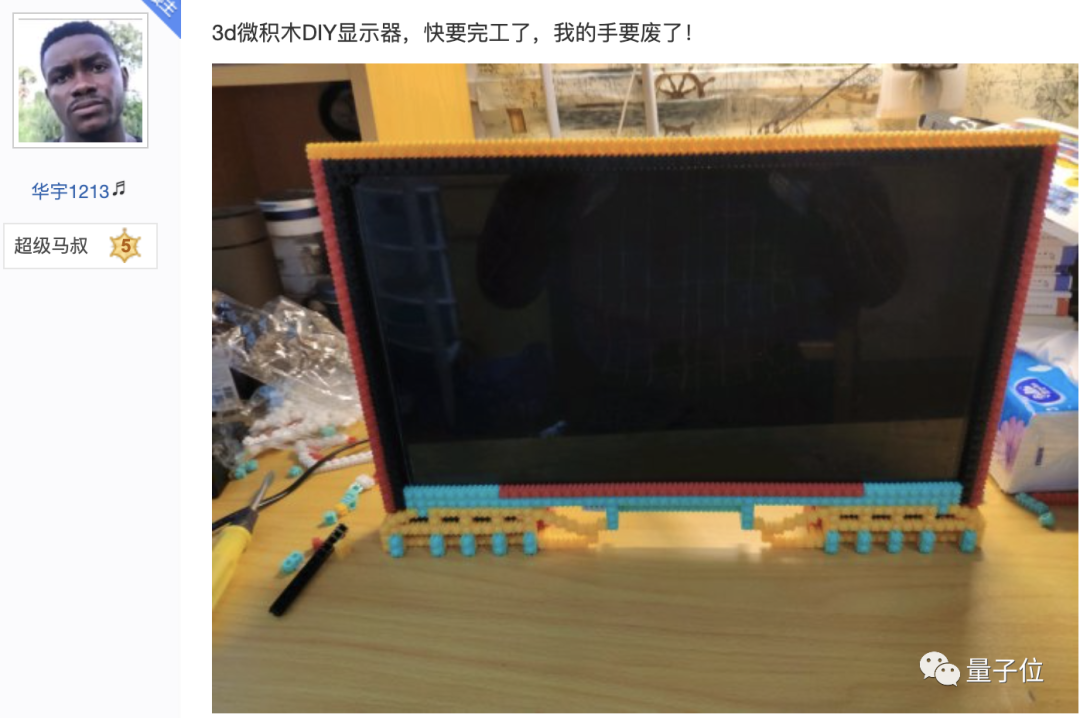

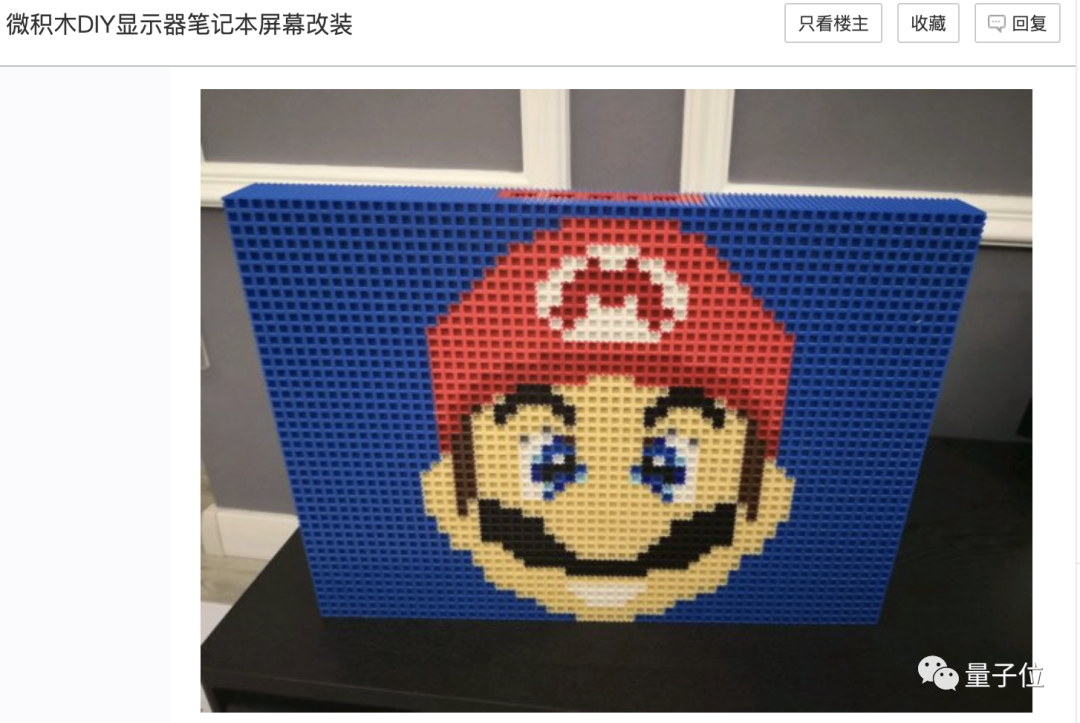

用最近流行的3D微積木就可以拼出自己喜歡的圖案。
15.6寸的顯示器大概需要4000塊8mm微積木。設計好圖案后，計算所需的顏色購買，成本為幾十元。

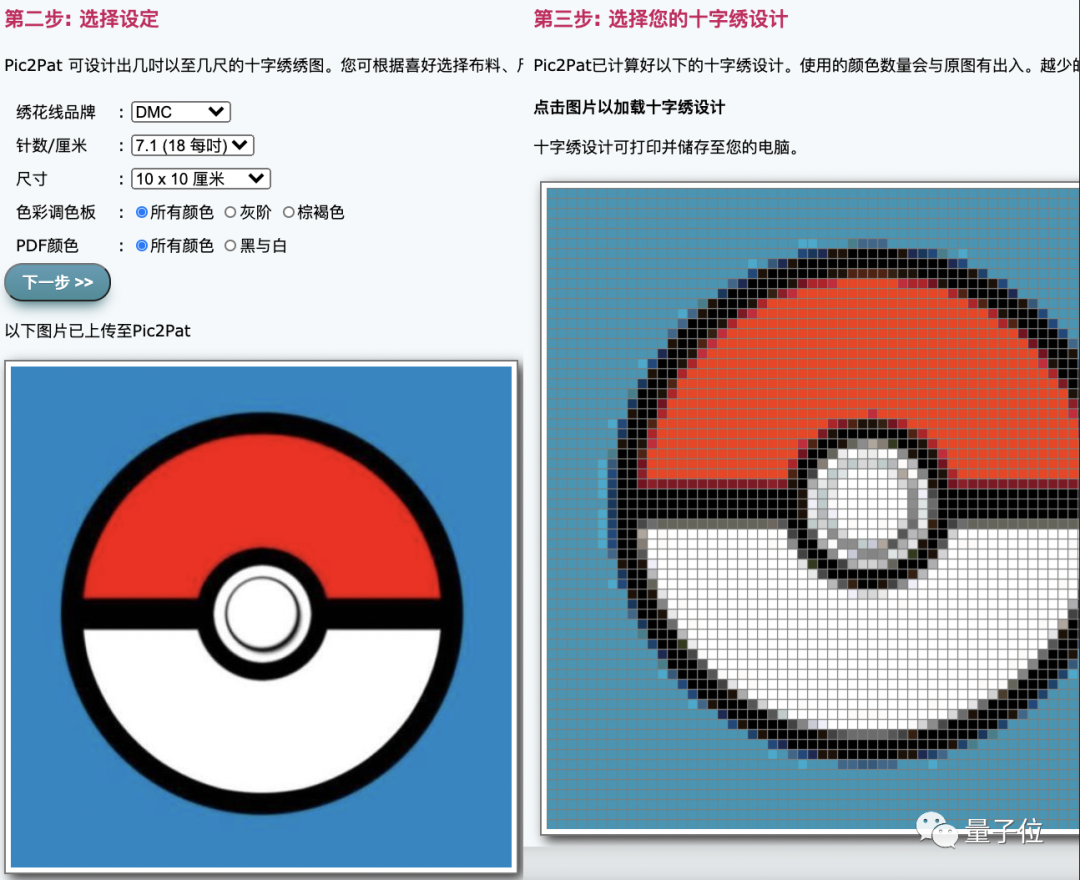

圖案可以借用十字繡的或用在線像素圖生成工具制作，因為微積木的顏色有限，生成好后需要把相近的顏色簡化一下。
△ 使用pic2pat.com制作
看到這里你有沒有心動？
如果有閑置的筆記本的話，利用起來吧。
參考鏈接：
[1]https://www.slashdigit.com/convert-old-laptop-screen-external-monitor/
[2]https://www.techrepublic.com/blog/cracking-open/how-to-replace-a-broken-laptop-screen/
[3]https://tieba.baidu.com/p/6131328268
[4]https://tieba.baidu.com/p/6921774729
[5]https://tieba.baidu.com/p/6221663068
[6]https://www.pic2pat.com
