說起圖像生成算法，大家也許并不陌生。

不過，大多數算法都針對柵格圖像，也就是位圖，而不支持矢量圖。

雖然也有一些生成矢量圖形的算法，但是在監督訓練中，又受限于矢量圖數據集有限的質量和規模。

為此，來自倫敦大學學院和Adobe Research的研究人員提出了一個新方法——Im2Vec，只需利用柵格訓練圖像進行間接監督，就可以生成復雜的矢量圖形。

△Im2Vec的插值效果

原理架構

為建立無需向量監督的矢量圖形生成模型，研究人員使用了可微的柵格化管線，該管線可以渲染生成的矢量形狀，并將其合成到柵格畫布上。

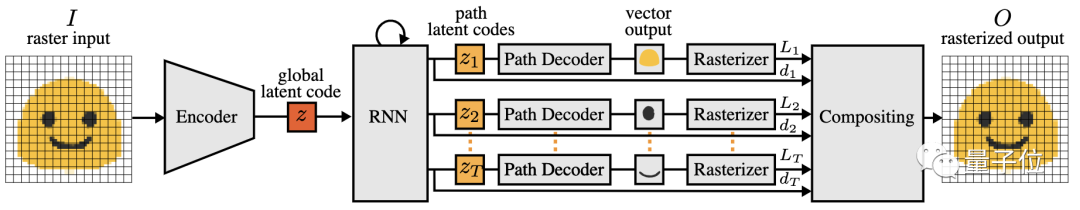

△架構概覽1

具體而言，首先要訓練一個端到端的變分自動編碼器，作為矢量圖形解碼器，用它將光柵圖像編碼為隱代碼 z ，然后將其解碼為一組有序的封閉向量路徑。

對于具有多個組件的圖形，模型則利用RNN為每條路徑生成一個隱代碼。

然后利用DiffVG對這些路徑進行柵格化處理，并使用DiffComp將它們組合在一起，獲得柵格化的矢量圖形輸出。

最后將柵格化的矢量圖形與原本的矢量圖形進行比較，計算二者之間的損失——多分辨率光柵損失，并利用誤差反向傳播和梯度下降方法來訓練模型。

其中，編碼的過程是這樣的：

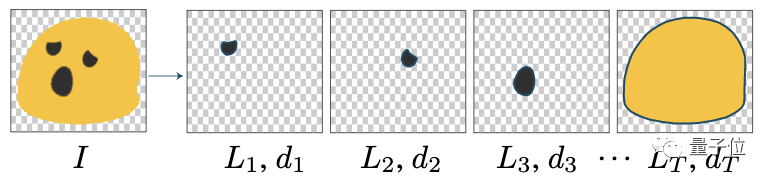

△架構概覽2

使用路徑解碼器，將路徑代碼解碼為封閉的貝塞爾路徑，在單位圓上均勻地抽取路徑控制點，以確保路徑的封閉性。

接著，用具有圓形邊界條件的一維卷積神經網絡（CNN），對這些控制位置進行變形，以實現對點密度的自適應控制。

相比于控制點的均勻分布與段數相同，自適應方案調整采樣密度，提高了重建精度。

同時利用訓練的輔助模型，以復雜度-保真度進行權衡，確定路徑的最佳分段數和路徑控制點的數量。

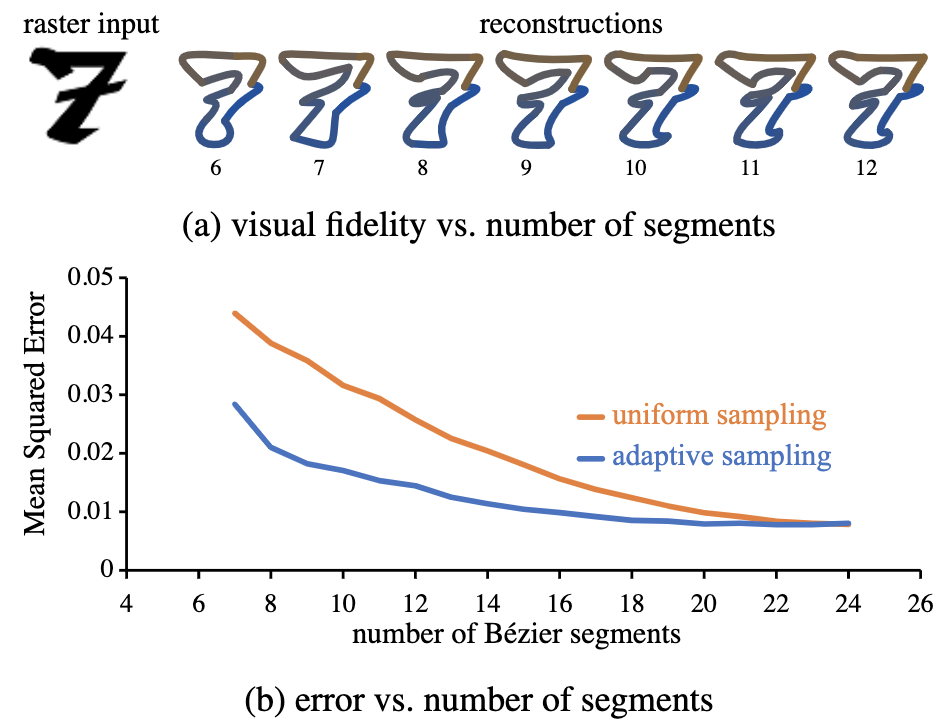

△統一采樣與自適應采樣：（a）保真度vs片段數 （b）誤差與片段數

最后，使用另一個一維圓形CNN對調整點進行調整，在繪圖畫布的絕對坐標系中輸出最終的路徑控制點。

與現有技術對比

為評估Im2Vec在重構、生成和插值3個任務中的定量性能，研究人員將其與基于柵格的ImageVAE和基于矢量的SVG-VAE、DeepSVG進行對比。

重構性能評估

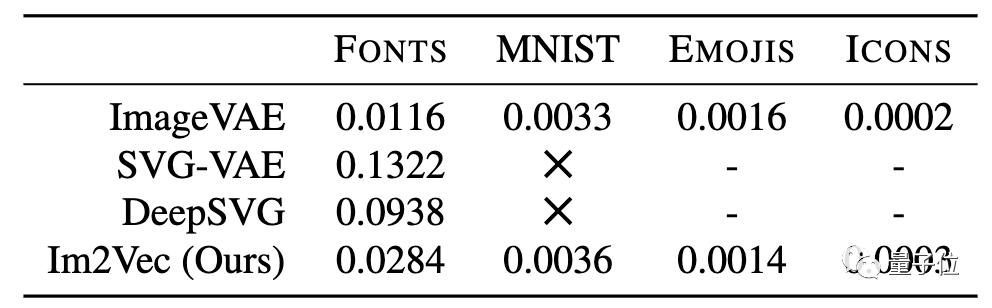

首先，計算各種方法和數據集的重建損失：

值得注意的是，在沒有向量監督的情況下，SVG-VAE和DeepSVG均無法在數據集上運行。

同時，研究人員在不同數據集中，對各個方法的圖形重構性能，進行了定性比較。

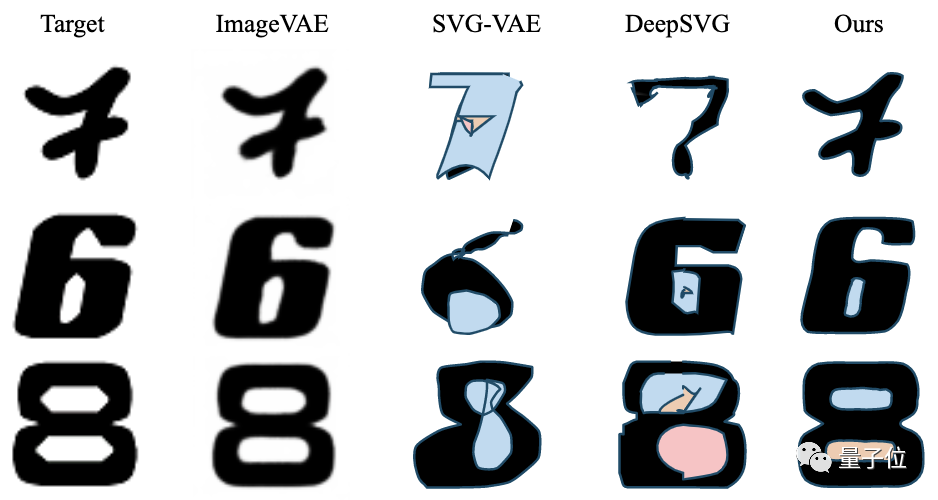

從字體重構的實驗結果，可以看出：

Im2Vec可以捕獲復雜的拓?fù)浣Y(jié)構并輸出矢量圖形；
ImageVAE具有良好的保真度，但輸出的柵格圖像分辨率有限；
SVG-VAE和DeepSVG能產生矢量輸出，但往往不能準確再現復雜的字體。

在MNIST數據集上訓練的結果顯示：

由于只有柵格數據，沒有矢量圖形基準，SVG-VAE和DeepSVG都不能在這個數據集上訓練；

對于ImageVAE和Im2Vec，在沒有數字類專門化或條件化的情況下，ImageVAE則受到低分辨率柵格圖像的限制（圖a），而Im2Vec能夠生成矢量輸出，因此具有相關的可編輯性和緊湊性優勢；二者在生成插值上也都實現了較好的效果(圖b)。

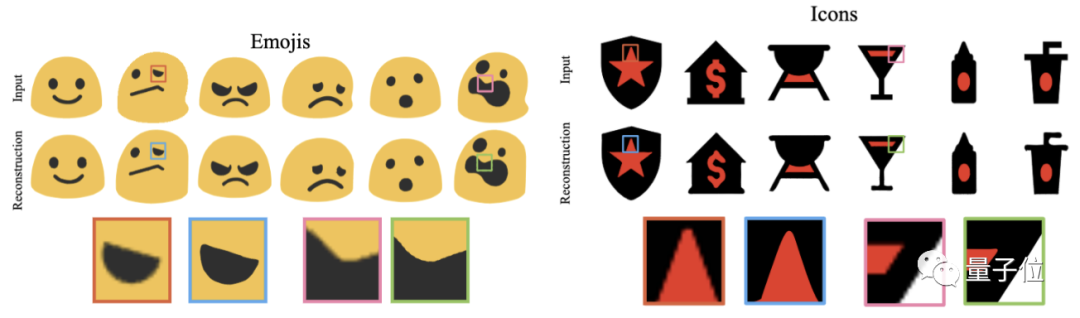

在Emojis和Icons數據集測試模型的重建性能，可以看到Im2Vec模型可以在任意分辨率下進行光柵化。

通過對不同方法的重構性能進行對比，研究團隊得到結論：

雖然基于矢量的方法具有能夠重現精確的矢量參數的優點，但它們受到矢量參數和圖像清晰度之間非線性關系的不利影響。

SVG-VAE和DeepSVG所估計的矢量參數看似很小的誤差，卻可能導致圖像外觀的巨大變化。

而Im2Vec不會受到矢量參數和像素空間之間目標不匹配的影響，因而在重構任務中有顯著的改進。

生成和插值性能評估

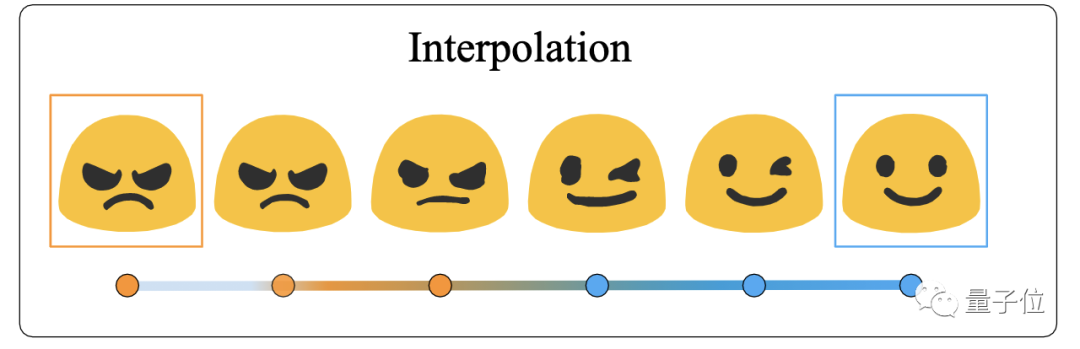

△Im2Vec插值性能的測試效果

△Im2Vec生成的隨機樣本

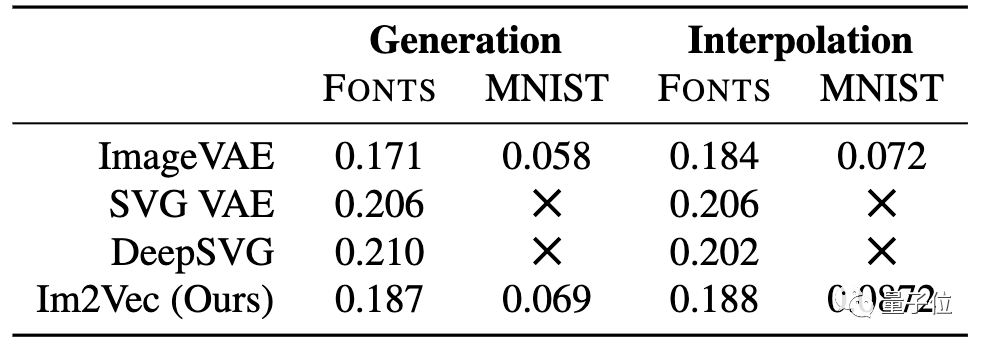

從實驗數據可以看出，在FONTS和MNIST上，Im2Vec結果比其他方法都要準確，Im2Vec生成的隨機樣本，具有顯著拓?fù)渥兓?/p>

局限

不過，Im2Vec也存在一些局限。

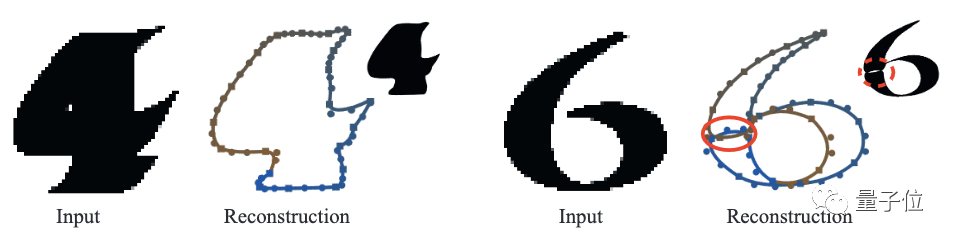

基于柵格的訓練性質給Im2Vec帶來了一定的限制，可能造成一些細微特征的丟失。這一問題可以通過犧牲計算效率提高分辨率，或者通過開發更復雜的圖像空間損失來解決。

此外，由于缺乏向量監督，在特殊情況下，Im2Vec可能會采用包含退化特征的近似最優值，或者考慮語義上無意義的部分來生成形狀。

結論

Im2Vec的生成性設置支持投影(將圖像轉換為矢量序列)、生成(直接以矢量形式生成新的形狀)，以及插值(從矢量序列到另一個矢量序列的變形甚至拓?fù)渥兓?，并且與需要向量監督的方法相比，Im2Vec實現了更好的重建保真度。

根據研究團隊主頁介紹，這篇論文已經入選CVPR 2021。

模型算法代碼在GitHub上開源，感興趣的讀者可以通過文末鏈接查看～

相關鏈接：
[1]https://arxiv.org/abs/2102.02798
[2]https://github.com/preddy5/Im2Vec
[3]http://geometry.cs.ucl.ac.uk/projects/2021/im2vec/
