25000元起的蘋果Vision Pro，它里面到底長啥樣？
就在剛剛，國外專業維修團隊iFixit，“壕無人性”地發布了首個拆解Vision Pro的視頻。
可以說，把這個號稱蘋果迄今為止最復雜的硬件，扒了個精光：

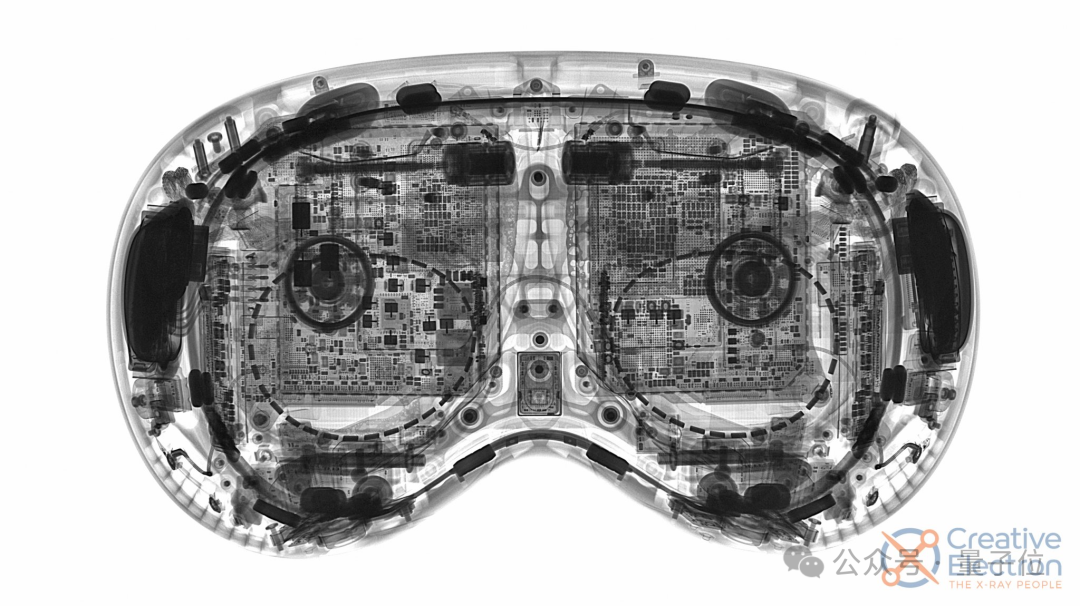

除此之外，團隊還給Vision Pro拍了個“片子”：
拆解過程中，所有人也都再一次感受到了蘋果對細節的極致追求，博主在視頻中稱：
這是我拆機11年來，最大的挑戰。
那么蘋果Vision Pro里面都藏了哪些黑科技，我們繼續往下看。
掀開Vision Pro的“頭蓋骨”
博主在把Vision Pro外部配件簡單“卸貨”之后，就來到了這次“首拆”的正式環節。
首先在加熱環節，就給團隊上了難度，因為如果熱度過高，就會燒焦內部光密封相關的配件。
不過幸運的是，核心的顯示屏并沒有觸及最外邊的屏幕，所以iFixit團隊采取了稍微暴力的方式——直接開撬！
到這里，最外邊的第一層屏幕就被拆下來了：
接下來，對第二層屏幕，團隊采取的策略是繼續暴力地拆卸：
拆到這里，團隊依舊不認為這是Vision Pro的核心屏幕，博主還自嘲道：
老實說，我已經把這層屏給撬壞了。
不過拆完這兩層屏之后，博主有了個意外發現。
沒錯，現在從外邊看博主，面部的五官被擠壓得更聚焦了。
對此，團隊解釋到：
第三層屏幕上覆蓋、排列著微小的拱形的結構，它們實際上是雙凸透鏡
這種結構的效果，其實在下面這張撲克牌的演示中可以了解一二：
具體的原理如下所示：
這種方法還創建了一種稱為立體視覺的三維效果，每只眼睛看同一物體的角度略有不同。
在把第二層屏揉一揉的情況下，可以看到除了雙凸透鏡之外，還有一層增亮膜；二者都是為改善視覺效果起作用。
至此，針對屏幕這塊，博主有了初步結論：
被蘋果稱為EyeSight的顯示器是Vision Pro維修上的致命弱點，因為它涉及太多元件的連接和故障點，給維修帶來了很大的難度。
這一點，我們從剛才拆卸第二層屏幕時，這位老司機都能把屏幕搞碎就能看出來了。
深入到機器內部
接下來，博主用工具撬開并卸下了鏡片周圍的織物墊圈，這個過程要十分小心以免傷到鏡片。
在擰開一個一個又一個釘子，拆下一組又一組排線之后，終于是見到了鏡片模組的真容，兩組模塊直接徒手就能分開。
不得不說螺絲是真的多，擰來擰去終于被拆開，展現在面前的是一塊凸透鏡和傳說中獨家定制的OLED屏幕。
別看屏幕只有不到一張卡片大，上面密集排布著1150萬像素，超過了一臺超大4K電視。
屏幕的拆解到此就告一段落，接下來開拆主板！
同樣是熱風槍吹過再用塑料片拆開，Vision Pro的核心部分終于現出了真容。
接著，博主取下了連在一塊的攝像頭和傳感器模組。
又是拆開大量的排線和螺絲，卸下密密麻麻的元器件，主板終于來到了我們面前。

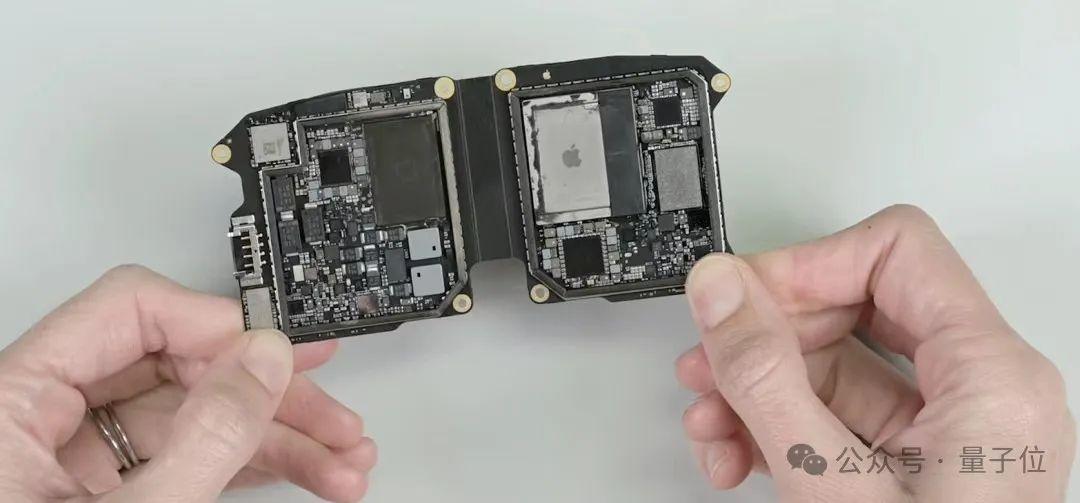

主板上包含了M2和R1芯片，可以看到碩大的蘋果Logo，中間通過柔性PCB板相連。

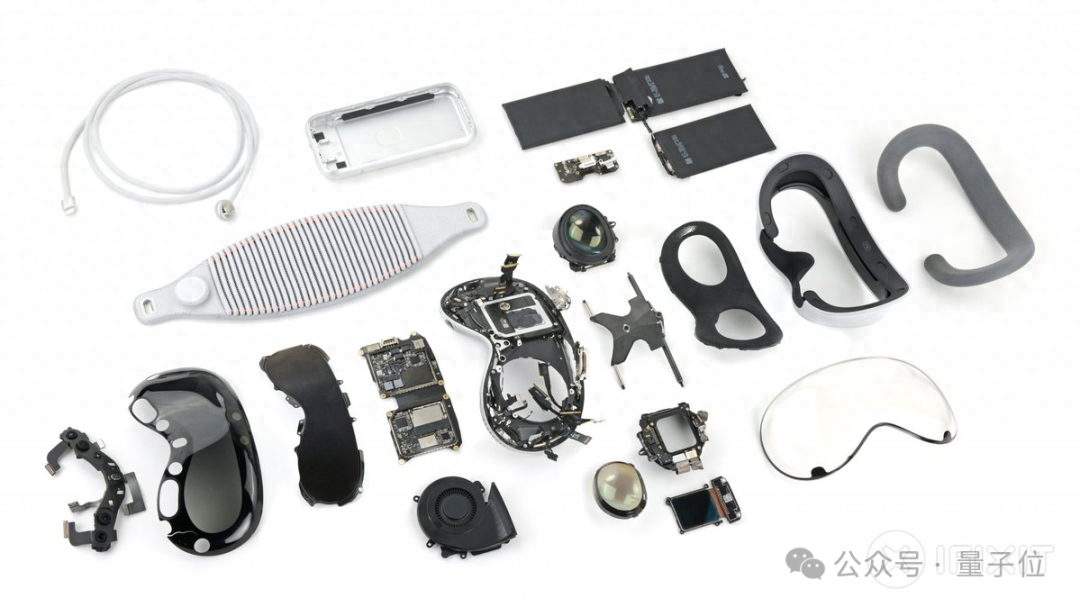

至此，Vision Pro的“廬山真面目”就已經盡顯了。
不過不吐不快的是，即使強大如蘋果，還是在兩萬多的旗艦設備上，依然使用到了飛線。
總結一下整個拆解過程，拆排線和螺絲釘?shù)膭幼髡剂舜蠖鄶?shù)，一個消費級產品背后各個模塊的組合方式之復雜，也足以讓人眼花繚亂。
網友們也對蘋果的工藝給出了肯定：

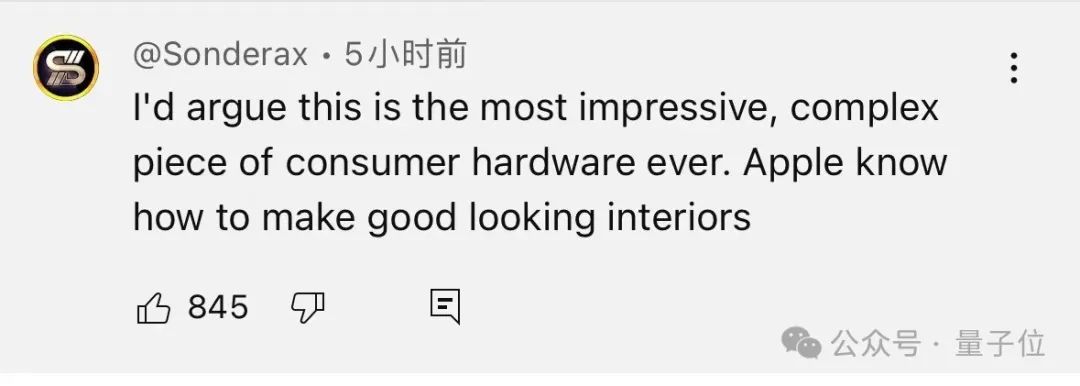

這是我見過最復雜的消費級硬件，蘋果在內飾設計上真的很在行。

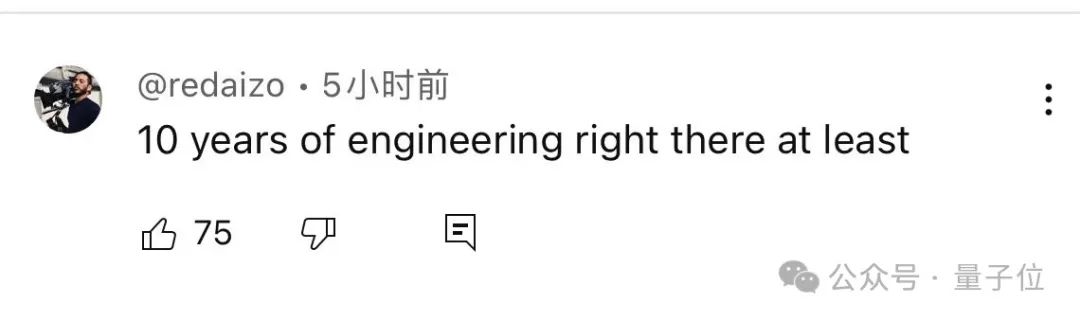

這是一項背后至少經歷了十年的工程！

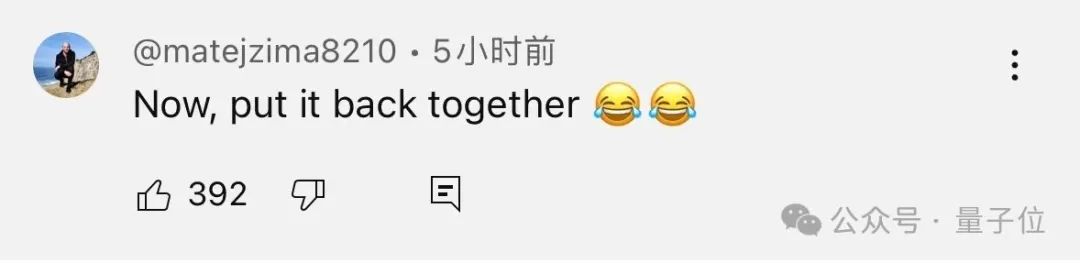

當然，也有看熱鬧的網友給博主除了新的難題（手動狗頭）。
One More Thing
關于蘋果Vision Pro的玩法，最近還有2個視頻比較有意思。
第一個是如果你戴著它在地鐵辦公、玩耍，畫風是這樣的：
至于第二種新鮮玩法，是網友提出的一個概念視頻，即蘋果Vision Pro結合DeepFake，把男友變成夢中情郎的樣子……
嗯，有點意思（Doge）。
