手機續航大救星！Note 20 Ultra真正亮點！三星發布會居然一句不提？

黃陽 2020-08-28 22:16:13 來源：量子位

中奇 萬鐸 黃陽 發自 凹非寺

鵝板凳 | 公眾號 ebandeng

隨著三星Note20系列的發布，下半年這個手機新機潮是正式來臨了。

但Note 20系列的兩款手機，是不是有點劃水呀？

普通版的Note20就不說了，超大杯甚至在很多地方不如上半年的S20 Ultra。

不過有一說一，大鵝作為數碼博主，用了一段時間之后感覺Note 20 Ultra這個續航是真的頂，4500毫安時的電池，一點也不比5000毫安時的S20 Ultra差。

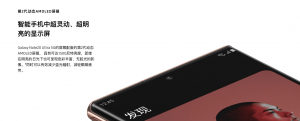

仔細研究了一下，大鵝發現是這塊“第二代Dynamic Amoled”屏幕的功勞。

?

今天咱們就來了解下，Note20 Ultra的屏幕，有啥厲害之處。

Note 20 Ultra有多省電

口說無憑，我們先來測試一下。

讓S20 Ultra和Note 20 Ultra都處在同一WiFi環境下，分辨率調成同樣的1080P，刷新率調整成一樣的120Hz。

屏幕亮度和手機音量則是同樣的50%。

1080P在線視頻一小時，Note20Ultra耗電9%，S20 Ultra耗電10%。

刷微博一小時，Note20耗電10%，S20 Ultra耗電12%。

再試試打游戲，吃雞一小時，Note 20 Ultra耗電26%，S20 Ultra耗電24%。

看得出來，普通輕度使用手機時，Note20 Ultra明顯比S20更省電。

這也不算太意外，對于游戲這些需要SoC高性能工作的使用場景，Note 20 Ultra的865+主頻更高，所以看上去也就更耗電。

屏幕怎么把電給省下來

省電是肯定更省電的了，那具體是怎么做到的呢？

最主要的還是這個屏幕自適應刷新率。

簡單來說，滑動手機看信息流的時候，手機就使用高刷新率，讓視覺上顯得更連貫。

看視頻的時候，因?yàn)閹释ǔＶ挥?5或30幀每秒，這時手機再把刷新率降下來，實現省電的目的。

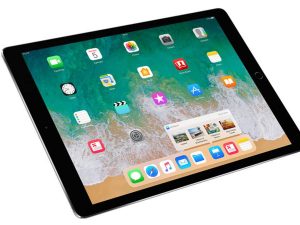

這也不是什么新技術，幾年前的iPad Pro上就有了。

這兩年很多高刷屏手機也都用上了這技術。

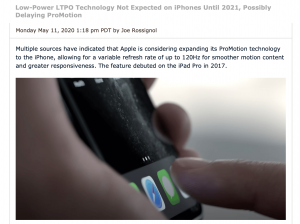

但更重要的是，這次屏幕的驅動材料，換成了LTPO。

三星還給它起了個新的名字，叫HOP。

那么問題來了，這個LTPO技術有什么厲害的呢？

LTPO是啥

首先，無論是LCD還是OLED，他們都是由許許多多獨立的像素構成的，像素要發光，就得先通電。

看看下面這張照片，其中的紅綠藍就是自像素，中間黑色的地方就是控制像素亮滅的電路。

如果把液晶和OLED叫做顯示層，那么提供電能的電路就是驅動層。

而這個驅動層，現在主要采用的是薄膜晶體管的玻璃基板技術，中文可能聽不懂，但它的英文你可能比較熟悉，Thin Film Transistor，英文縮寫就是TFT。

有點熟悉了是吧？

劃重點，TFT并不代表液晶屏幕，而可以理解為一種驅動電路的技術。

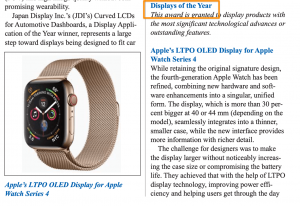

這個LTPO，就是一種最新TFT技術。

LTPO厲害在哪？

既然顯示層都需要電流經過才能發光顯示內容，想要減少功耗上的損失，提高手機的續航。

配套電路就需要盡量降低電阻，才能減少電能損失，在電壓不變的情況下提高電流。

具體到屏幕上，由于顯示面板中需要通過通電、斷電甚至控制電流大小讓像素顯示不同的亮度，所以驅動電路主要采用半導體材料。

半導體材料由于導電原理不同，所以通常情況下下我們考量它好壞的標準不是電阻，而是載流子遷移率，它和電阻呈負相關。

所以，為了降低整體功耗，就需要選擇遷移率更高的半導體材料。

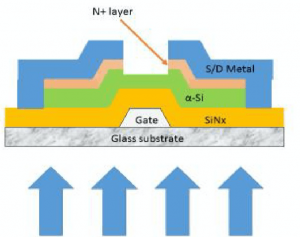

目前顯示面板TFT中最常見的是a-Si非晶硅技術，就是在玻璃基板上，鍍一層非晶硅材料。這項技術的特點是相對簡單、成本也比較低廉，但它的電子遷移率不高，大約是0.5cm2/Vs。

由于本身電子遷移率低，導電能力相對較弱，所以就需要更大體積的電路來保證足夠電流的通過。

那么說人話呢就是非晶硅作為導電電路的面板，像素之間縫隙偏大，沒法縮小。

造成的后果就是即便做成高分辨率，由于像素之間縫隙過大，還是會感覺到很?chē)?yán)重的顆粒感。

為了提高導遷移率、縮小電路的體積，業界搞出了一個辦法，經過一系列復雜的加工程序，把非晶硅轉化成多晶硅。

多晶硅內的微觀結構更規整，導電性更好，電子遷移率可以做到100cm2/Vs以上，是非晶硅的幾百倍。

這就是現在大多中高端手機上使用的LTPS技術。

LTPS好是好，但電路變小的同時，對電流控制的能力卻急劇下降。

結果就是電流難以穩定在一個很低的水平，容易出現漏電的問題。

這個漏電也是如今手機屏幕能耗居高不下的罪魁禍?zhǔn)?/strong>。
