最近，一款神經網絡可視化工具火了。

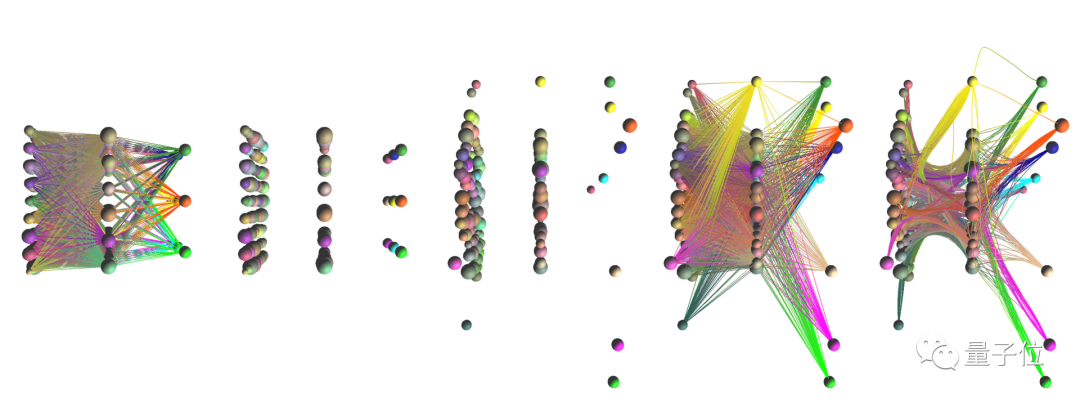

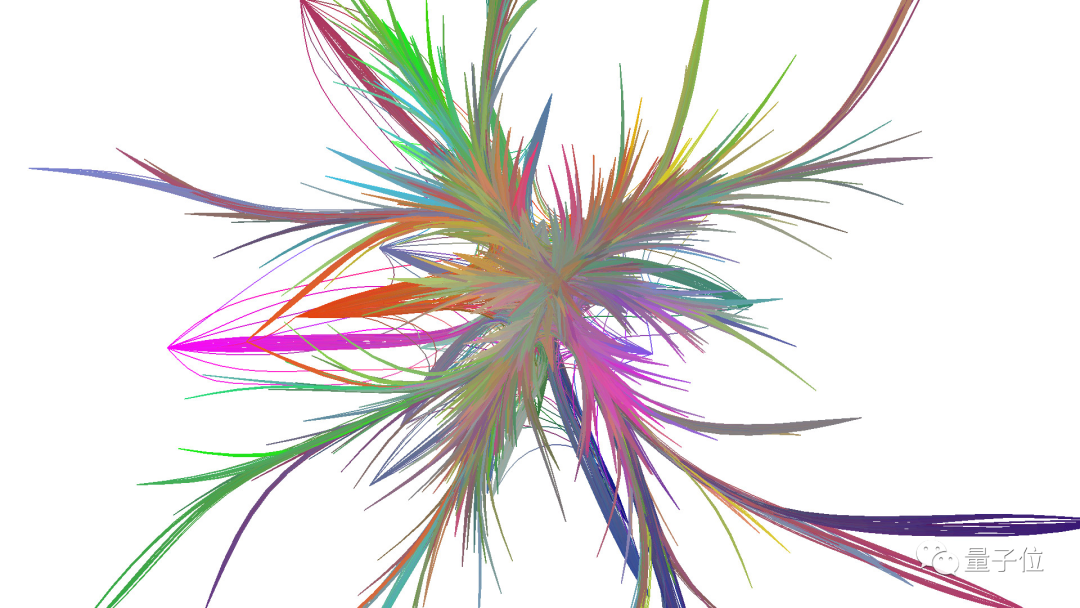

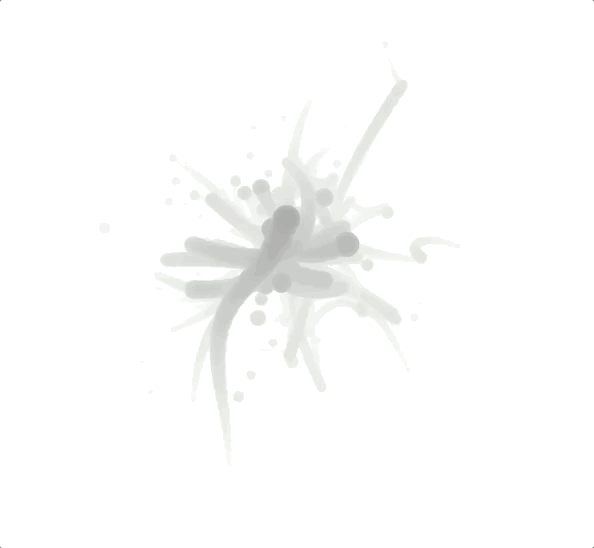

這款工具叫做「nn_vis」，它采用了新的3D可視化技術，可以呈現這樣的效果：

其作者表示，之所以創建這個工具，是由于神經網絡內部缺乏透明度，很難為不同任務選擇有效的架構。

nn_vis究竟有什么與眾不同？一起來了解一下。

它能夠創建神經網絡模型，還可以通過參數設置，得到不同的呈現形式；

并且，根據參數重要性的評估結果，對神經網絡進行剪枝，從而簡化模型；

同時，還可以對神經網絡綁定過程實現可視化。

那么，這些功能是怎樣實現的呢？

nn_vis利用神經網絡優化領域的已有方法，采用批標準化、微調以及特征提取，評估訓練后的神經網絡不同部分的重要性。

再結合邊綁定、光線跟蹤、3D impostor和特殊的透明技術等，得到神經網絡的3D模型，證明了評估結果的有效性。

具體來看看～

參數準備

首先通過 configs/processing.json ，進行神經網絡處理的參數準備，就像這樣：

{
    "edge_bandwidth_reduction": 0.9,
    "edge_importance_type": 0,
    "layer_distance": 0.5,
    "layer_width": 1.0,
    "node_bandwidth_reduction": 0.95,
    "prune_percentage": 0.0,
    "sampling_rate": 15.0,
    "smoothing": true,
    "smoothing_iterations": 8
}

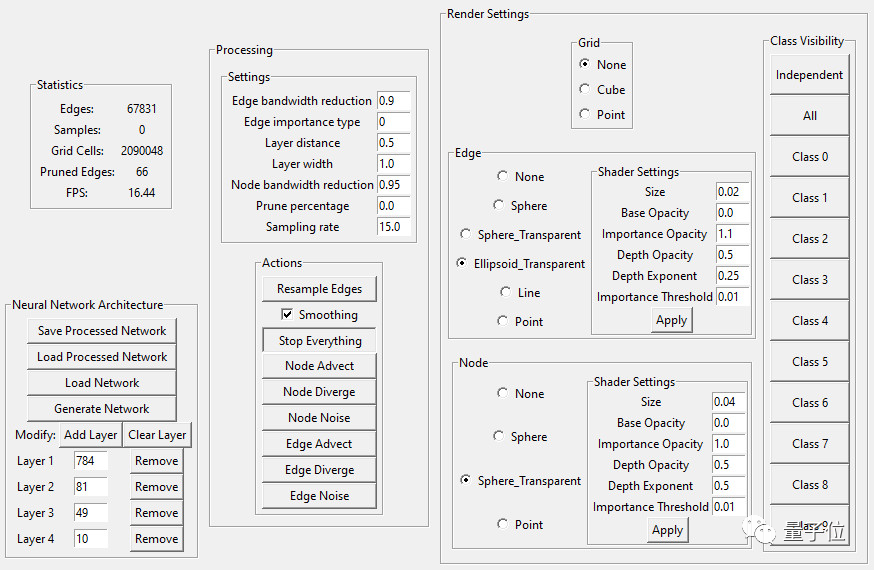

也可以在圖形用戶界面進行設置：

創建神經網絡模型

使用可視化工具start_tool.py，并選擇神經網絡Load Processed Network。

除了現有的網絡，還可以生成隨機網絡，以及處理各種大小的網絡。

與最常用的參數相比，可視化可以使訓練參數更為結構化。

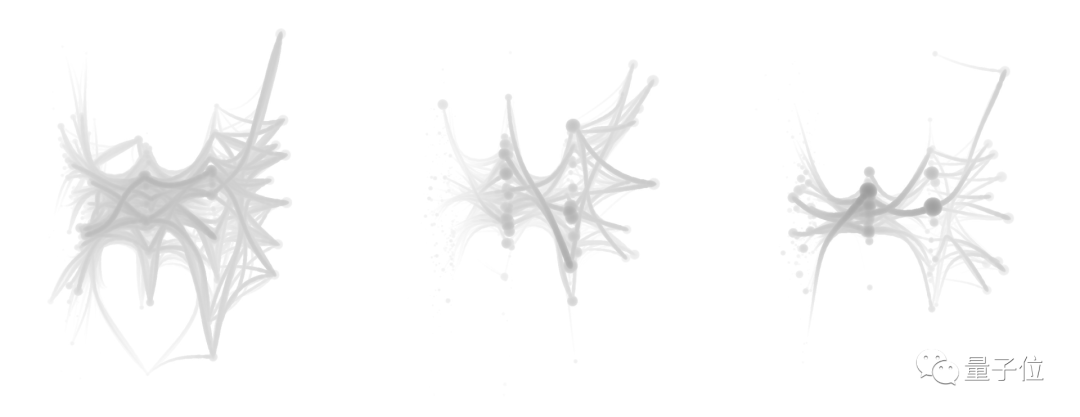

經過不同的訓練，通過旋轉、切換相機位置、截屏，可以得到類似這樣的效果：

邊越靠近，神經網絡這些部分的泛化程度就越大，即更容易適應新的數據樣本。

? 左側的神經網絡沒有經過隨機分配的值的訓練：節點和邊距離中心分布得更遠；

? 中間的則經過一些基本訓練，達到90%以上的準確性。

? 右側的神經網絡以相同方式訓練，并且采用L1正則化防止過擬合，得到了具有相似準確性的最窄的模型。

評估各節點的重要性

根據節點和邊的重要性進行著色，不同的顏色表示神經網絡的每一部分，用來預測它們的關聯性。

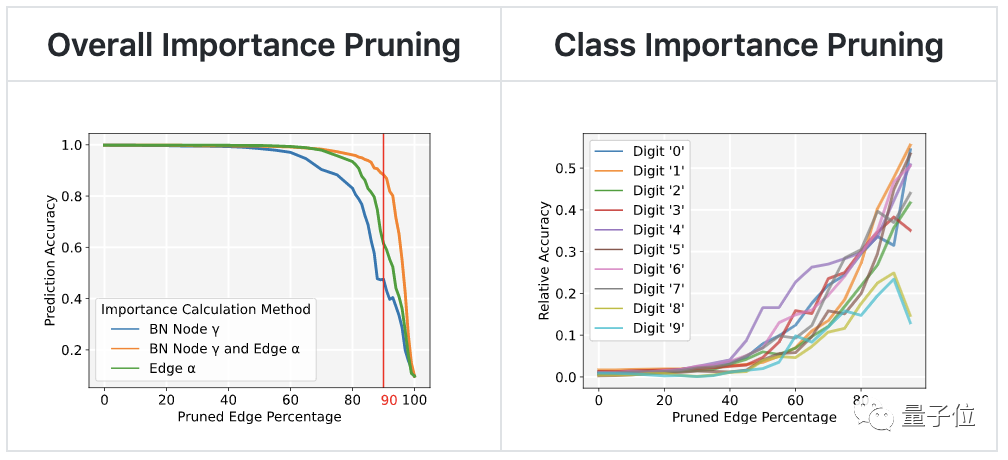

通過左圖可以看出，修剪不重要的參數，不會像重要參數那樣影響模型的預測準確性。

右圖則顯示出，根據類別的重要性修剪神經網絡時，重要類別能夠保留準確性。與整體準確性相比，重要類別的準確性始終更高。

通過對神經網絡進行剪枝，即剪掉不重要的冗余參數，降低了模型的復雜度和過擬合風險，提升了泛化程度，得到更高效、訓練成本更低的神經網絡。

由此證明了重要性評估的有效性。

綁定過程可視化

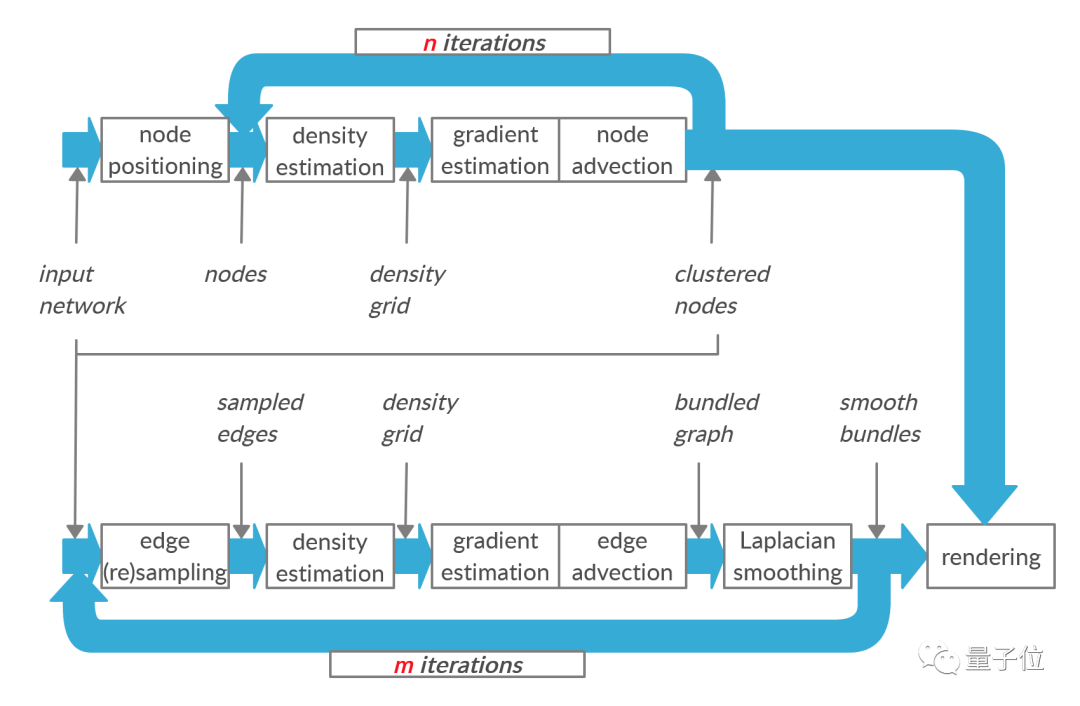

通過不斷迭代實現神經網絡的綁定，大致過程是這樣的：

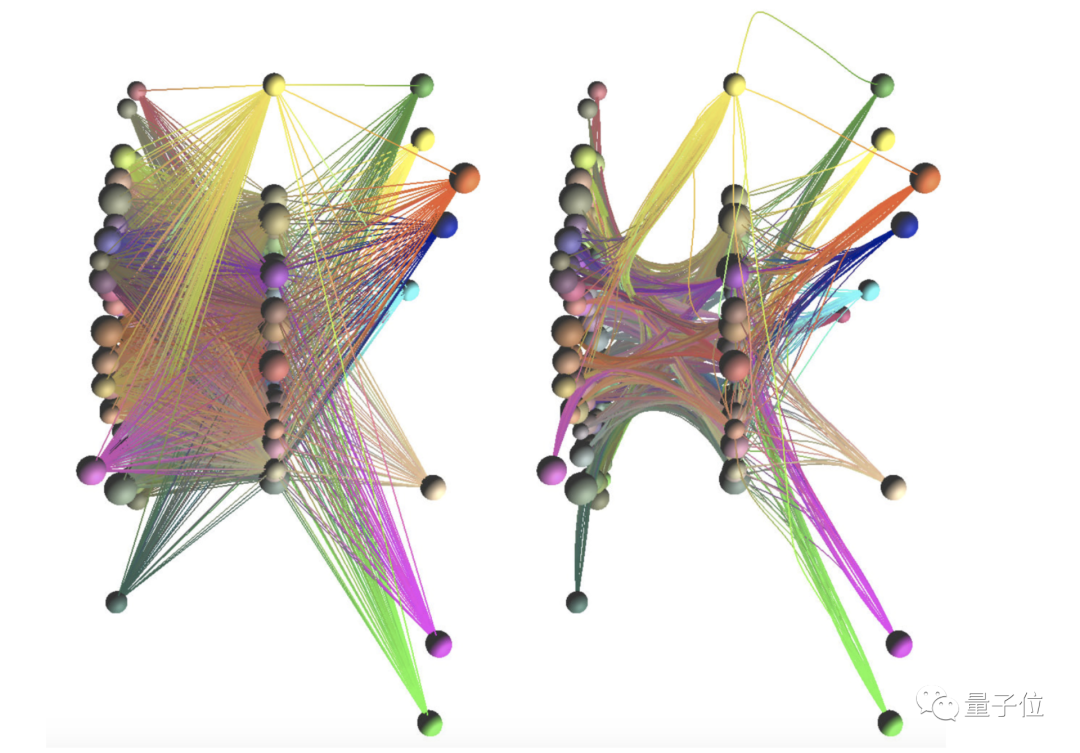

可視化的神經網絡綁定過程：

需要注意的是，處理每層的神經網絡需要一定時間，計算并不是實時的。

不同的可視化效果

在圖形用戶界面或者通過configs/rendering.json，修改著色器參數，包括：

尺寸、對象的基本不透明度、即重要性對不透明度的影響比率、相機的距離對不透明度的影響比率、物體上不同點的密度對不透明度的影響比率、根據對象的重要性定義渲染對象的閾值。

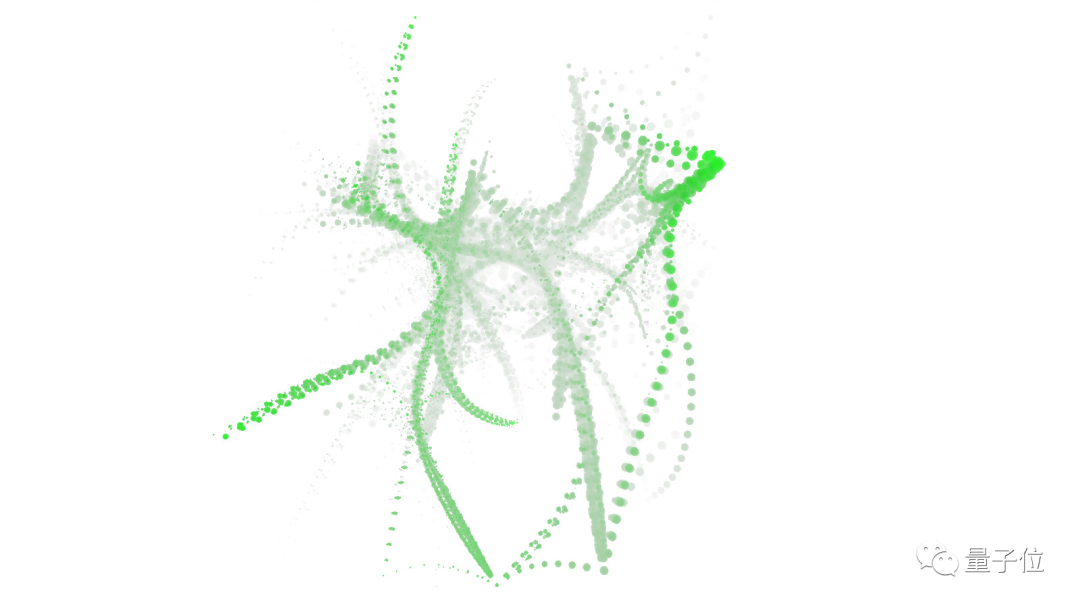

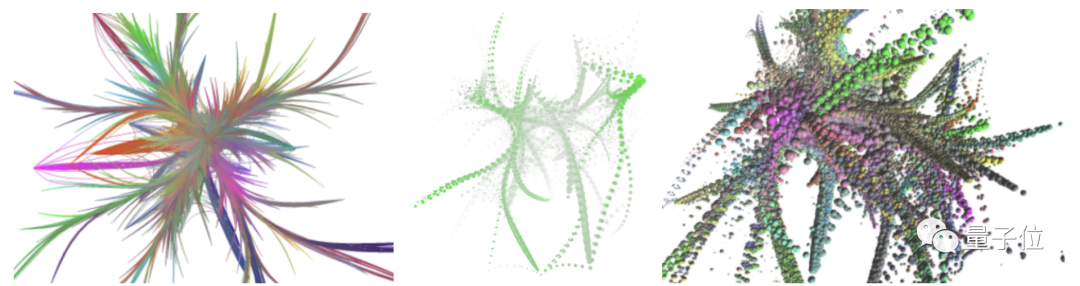

即可得到不同的可視化效果：

對這款工具感興趣的朋友，可以通過文末鏈接獲取～

GitHub項目地址：
https://github.com/julrog/nn_vis
